蔡司三坐标测量机可以全天候保持可靠的测量结果 - 这就是TRW汽车确保其转向部件的质量保持在亚微米范围内的方法。 在该汽车供应商的波兰工厂,转向系统生产中使用的蔡司三坐标测量机和表面轮廓测量仪必须精确和可靠。如果一个工件的数值超出公差要求,整条生产线必须立即停工,而停工则意味着会使成本迅速升高。
“人们的生活依赖于我们的产品。为此,质量是我们的头等大事。同时亦是我们生产活动的重点,这也是我们为什么需要最佳的三坐标测量技术及工具的原因”Jaroslav Muchajer说。作为TRW质量经理,他负责该公司在波兰Bielsko-Biala工厂生产发动机后方最复杂及昂贵的部件:转向系统。

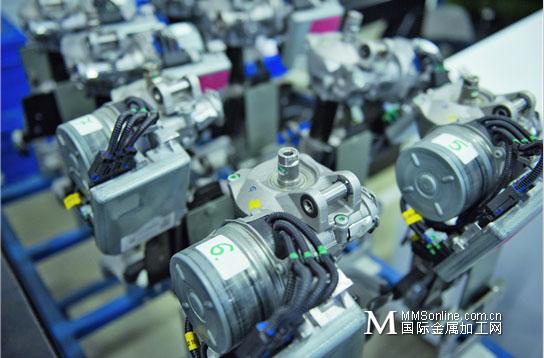

对于大型汽车及豪车,电子动力转向常使用皮带传输,其中一关键部件水平固定于前轮之间,依据转向实现左右移动,驱动由电机支承并装有球形螺母的皮带运行,该主轴通过螺纹连接到车架。TRW需九道加工工序以将钢材加工成杆件:齿形及螺纹加工,齿形及螺纹,通过压力硬化拉直,最终,与同经复杂工艺加工的球形螺母拧于一起。
生产与测量技术的融合车架生产缺陷在转向时不仅引起噪声,如转向过松或紧,由于较强摩擦所导致的过度磨损及撕裂亦会增加事故风险。
因此,Muchajer与其同事密切监控车架生产。除了常规硬度及疲劳测试,亦需对几何形状、形状、表面轮廓及粗糙度进行持续监控。
任何参数的偏差都需停止整条产线以纠正并重复测量确保一切符合公差要求。每分钟的停产皆会导致成本增加及由此产生较高的质量检测费用。负责Bielsko-Biala测量实验室的Tomasz Wadon解释道。“任何工序的异常将导致停产,因此,三坐标测量机的可靠性至关重要。”
树立标杆
当Bielsko-Biala工厂于2012年开业时,工厂管理者借鉴了离其7公里外的TRW Czechowice-Dziedzice工厂的经验,选择使用蔡司三坐标测量机与表面轮廓测量仪。
2001年,该公司引进一台ZEISS PRISMO三坐标测量机。六年之后增加一台,Czechowice工厂的计量实验室前主管Maciej Kawiak先生回忆道:“此机的高精准及可靠性口碑迅速传遍整个公司。Czechowice-Dziedzice的测量结果很快成为TRW在世界各地其它工厂的标准:“任何有疑虑的测量结果均可将工件发至此处测量。”

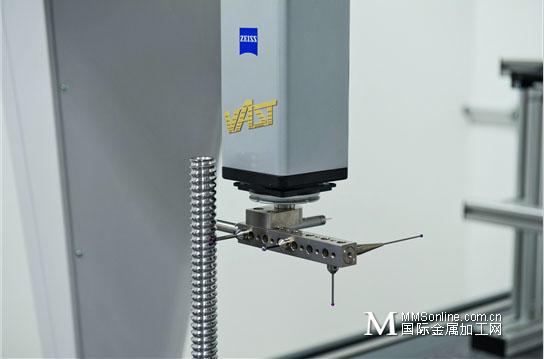

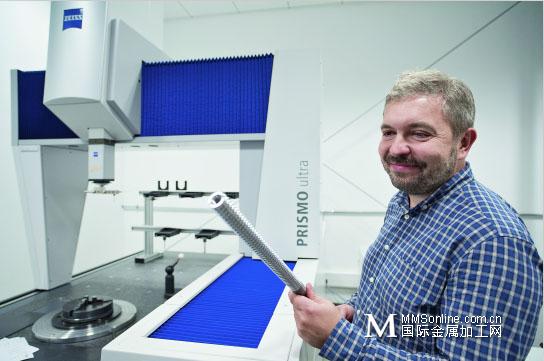

今天,ZEISS PRISMO ultra桥式测量机是TRW标准设备的一部分。 在2013年和2014年,在Bielsko-Biała工厂又安装了两台这样的新设备。这两台高精度测量机,一台是升级版的ZEISS ACCURA II 桥式测量机,还有一台是外形尺寸比一般三坐标测量机小得多ZEISS DuraMax。它们用于随机抽样检查、进货检验和样品部件的测量。 PRISMO ultra主要用于转向轮组件的定期随机抽样测量,像车架一样,必须符合特别精确的公差要求。 检查工作包括直径、圆度和形状,以及车架的同轴,即旋转轴的合规性。 ZEISS PRISMO, DuraMax和ACCURA II的主要优点: 与单点测量不同,接触传感器进行扫描并快速捕捉部件的整个几何形状。 在TRW的波兰工厂,转台几乎被用在所有的三坐标测量机上,其卓越的性能已经证明了其对公司做出的贡献。 进行测量时,该机使工件正向旋转至探针,无需操作人员干预:“车架的几何形状非常复杂,必须从多个角度进行测量。”测量实验室经理Wadon解释说,“因此转台是一个很好的解决办法。”
小于0.1微米
除了三坐标测量机,TRW在Bielsko-Biała还使用了三台ZEISS SURFCOM 1500和SURFCOM 5000 蔡司表面轮廓测量仪。 “没有这些测量机,某些工件的生产就不可能完成。”Wadon如是说。 表面轮廓和粗糙度是与功能相关的因素,特别对于车架之类的部件尤其如此。 自从几个月前引进了SURFCOM 5000,公司终于具备了测量小于0.1微米的粗糙度的能力。 Wadon和他的同事简直被这个新产品迷住了:“如果您在几个月前告诉我,我们的测量值低于0.1微米,我会以为您疯了。”
在表面轮廓测量仪上进行的大多数随机抽样测量都不是由测量技术人员完成的,而是由加工操作人员完成。 加工操作人员使用专用的夹具,将工件夹紧带到测试实验室的测量机上。 然后他们使用由测量技术人员准备的程序开始进行相关测量。 在三坐标测量机上测量车架的110个特性需要30分钟,表面轮廓测量仪还需要5分钟来检查所有指定的特性。
软件和服务
对于测量机的选择来说,与精度和速度同样重要的还有软件和服务,这对于质量管理人员和技术人员来说,也是对所使用测量机重要的评判标准。 TRW 在其所有的蔡司三坐标测量机上都使用 CALYPSO测量软件,该软件可以使测量技术人员直接使用CAD数据工作。 高度专业化的软件选项,如滚珠丝杠或传动装置的测量,也是非常关键的组成部分。 ZEISS提供的售后服务支持也是TRW成功采用ZEISS测量机的重要因素:和公司的正常生产一样,测量实验室每天24小时运转。 测量机如果出现任何问题,测量技术服务人员必须保证能够随时联系到熟悉测量机的服务人员。 对于测量实验室经理Wadon先生而言,随时可获得距离Bielsko-Biała 工厂50公里外的ZEISS测量机技术服务人员的支持也是ZEISS产品的一大优势。 如测量机出现故障时,他们可以迅速赶到现场。而且TRW使用的系统可以获得ZEISS一年两次的常规检测服务,往往可以在问题出现之前就能排除。 当几个月后第二条生产线上线时,测量机的投入运行将变得更为重要。 它将使动力转向架的数量增加至一百万,这也意味着必须为测量实验室增添新的设备:第三台ZEISS PRISMO ultra三坐标测量机已经订购。
蔡司三坐标测量机以其高稳定性和精准性成为各国企业的质量测量标准,成为产品贸易的通行证。采用蔡司三坐标测量机进行测量的产品即是合格和高标准的代名词。以上为您介绍的就是蔡司三坐标测量机PRISMO、ACCURA 等机型在TRW汽车配件制造商中的应用案例。希望对你选择合适的三坐标测量机有所帮助。昆山友硕是蔡司官方授权代理商,我们竭诚为您服务。
