三坐标测量机故障排除之某一轴移动控制失灵处理办法

2019-02-13 15:29:18 点击: 来自:

   今天给大家介绍一下三坐标测量机故障处理之三坐标测量机开机后机器的某一轴移动控制失灵的问题:

  ① 若三坐标测量机测头指示灯熄灭,说明测头的测力不够,应检查测头下面的加长杆及测杆是否过长,造成测头的误发信号或是过重而使测头内弹簧无法回至原位,因而无法再正常工作; 若是加长杆过长而造成的测头误发信号,则应在满足测量要求的前提下,尽量缩短加长杆的长度; 若测量必须使用长的加长杆,此时可将测头卸下,从测头后面的孔用小六方扳手,顺时针旋转1/4 周左右,以增加测头的测力。

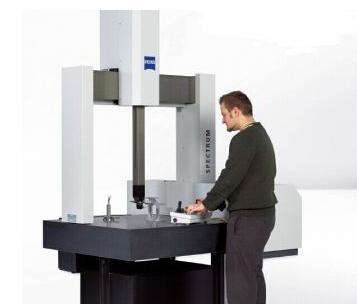

三坐标测量机

  ②检查操控板上操控杆两侧的两个黑色小按钮,观察该按钮是否处于压下后被卡住的状态,若处于该状态,机器也将进入自锁保护状态,若以上两处均位于正常状态,则继续向下检查。

  ③检查读数头及光栅尺,由于机器运行持久及受温度、湿度等影响,固定光栅尺的粘胶剂或螺钉出现松脱,而造成光栅尺变形及光栅头本身的螺钉出现松脱,也能使该轴向移动停止。如果光栅尺出现问题,则该故障必须由生产厂家的专业维修人员使用专用设备来安装及重新调试该仪器,以达到原有精度及重复性。若是固定光栅读数头螺钉出现松动,则可用双通道示波器观察该读数头输出的光栅倍频信号的失真程度来调整读数头,一般来讲,示波器上显示的两路信号合成李沙育图的相位及幅值符合该机额定值,读数头调整完毕,此时机器则可正常工作。另外,灰尘也会造成读数头与光栅尺发生碰撞,可用竹镊子、脱籽棉、酒精朝一个方向清洗,被污染处注意切忌不可来回清洗。

  ④打开防护罩,检查该方向上的光栅尺两末端的行程开关(或光电开关)是否处于被压后不能恢复的状态,若是故障就在此处,更换或修理行程开关即可。如是光电开关,检查光电管是否已坏,若正常则继续检查接收装置是否收到光电信号(用万用表或示波器均可),如信号太弱,可首先清除光电管及接收装置表面上的灰尘,看光线是否受到阻挡,若这样处理后接收器还没有信号输出,则可判定是接收装置已坏,更换一只同类型接收器即可。  ⑤检查探头平衡装置,看更换探头后该装置是否处于非平衡状态,若是,则机器自动处于自锁保护状态。

  若以上几个步骤检查均没有发现何题,则故障极有可能出在控制柜中,由于控制系统构造较复杂,最好由生产厂专业修理人员来维修。昆山友硕是蔡司三坐标官方授权代理商为您提供三坐标测量机销售及售后维护服务。若你需要专业的维修服务欢迎来电咨询。
