三坐标测量机轴承与导轨的结构类型及特点

        今天为大家介绍三坐标测量机轴承与导轨的结构和类型及特点。

　　1.导轨的作用：是保证机器平稳、高精度运动的关键。

　　2.导轨的类型：

　　1)气浮导轨

　　2)直线滚珠导轨

　　3.气浮导轨的行状：

　　1)矩形导轨

　　2)三角形导轨

　　3)燕尾型导轨

　　直线滚珠导轨

　　1.采用直线滚珠导轨的优点：省去全套压缩空气设备及气动控制组件，成本较低，适于应用无气源的环境;刚性较好，承载能力强;比简单的滚珠轴承来讲，受个别滚珠疵瑕的影响要小，有一定的匀差效应

　　2.采用直线滚珠导轨的缺点：由于钢球及导轨原因，该结构的测量机精度稍低,摩擦力较大;另外它的安装、调整找正对整机的性能的影响亦较大。

　　气浮导轨

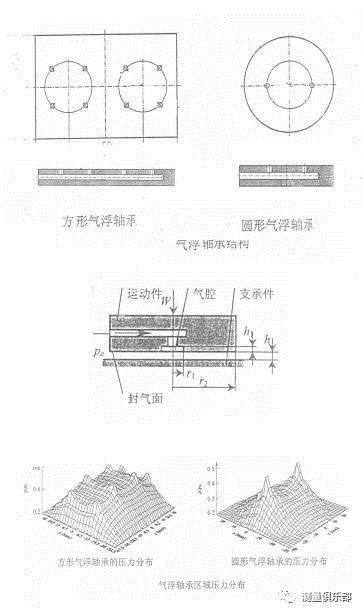

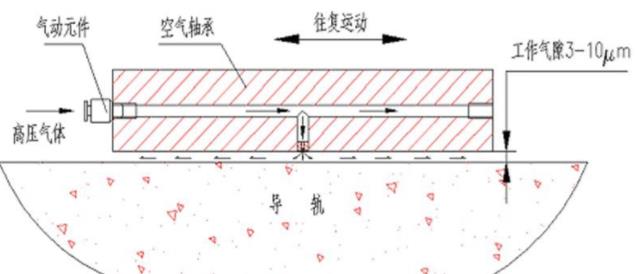

　　1.气浮导轨工作原理：气浮导轨的核心是空气轴承。利用空气轴承小孔r1节流形成气腔内的高压P0，在导轨和空气轴承间形成具有一定承载能力和刚性的薄膜h。

　　2.空气轴承的性能有要求：承载能力，承载刚性(气浮间隙每变化一微米承载能力的变化)，耗气量，抗气振能力。对超高精度测量机，气浮间隙及气腔压力的稳定至关重要。

　　气浮导轨的优点：具有无磨擦及无磨损的特性，由于匀差效应，运动的局部直线度及角度摆动能较小，精度较高的测量机一般采用气浮导轨。

      以上介绍的是三坐标测量机的轴承和导轨的结构类型及优点，希望对您使用三坐标测量机有所帮助。更多蔡司三坐标信息欢迎来电咨询，蔡司代理昆山友硕竭诚为您服务。
