三坐标测量知识之尺量方向及余弦误差的概念

来源: 浏览: 发布日期:2019-05-15 13:09:44

   今天我们继续介绍三坐标测量知识之尺量方向及余弦误差的概念。

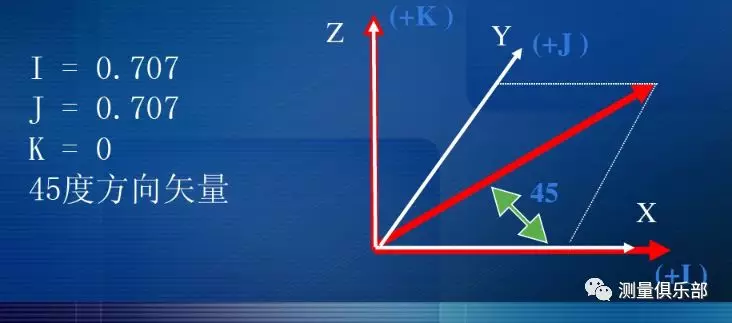

  什么是矢量:矢量可以被看做一个单位长的直线,并指向矢量方向。

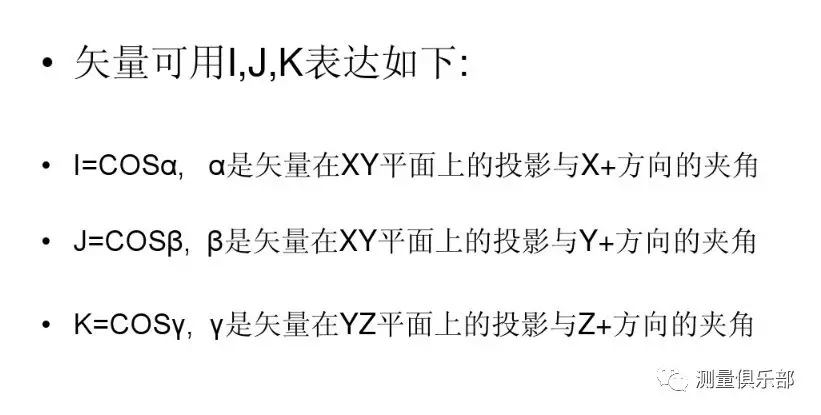

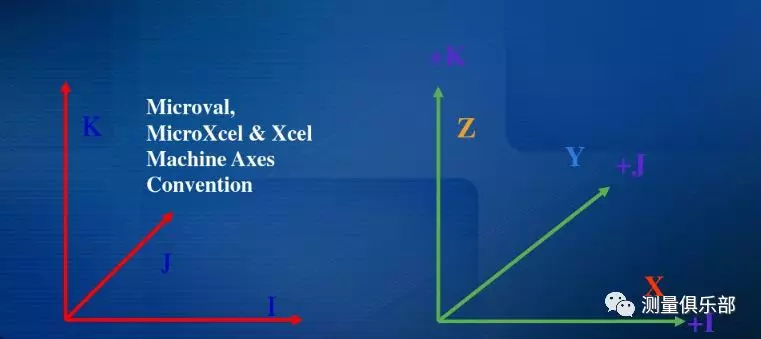

  相对于三个轴的方向矢量。I方向在X轴,J方向在Y轴,K方向在Z轴。矢量I、J、K值介于1和-1之间,分别表示与X、Y、Z夹角的余弦。

  矢量用一条末端带箭头的直线表示,箭头表示了它的方向。X、Y、Z表示三坐标测量机的坐标位置,矢量I、J、K表示了三坐标测量机三轴正确的测量方向。在三坐标测量中矢量精确指明测头垂直触测被测特征的方向,即测头触测后的回退方向。

三坐标测量

三坐标测量

蔡司三坐标

  余弦误差:矢量的另一个很重要的作用是软件利用矢量方向进行测头补尝。DCC模式下,当测量一点后机器沿着与被测点矢量方向相反的方向进行触测,如果触测方向不正确,将引起一个“余弦误差”。

       以上介绍了三坐标基础知识之尺量方向和余弦误差的定义及图示,希望对您在使用三坐标测量机中有所帮助。更多三坐标测量知识欢迎来电或在线咨询,蔡司代理商昆山友硕竭诚为您服务。
