三坐标测量机补偿垂直度的计算过程

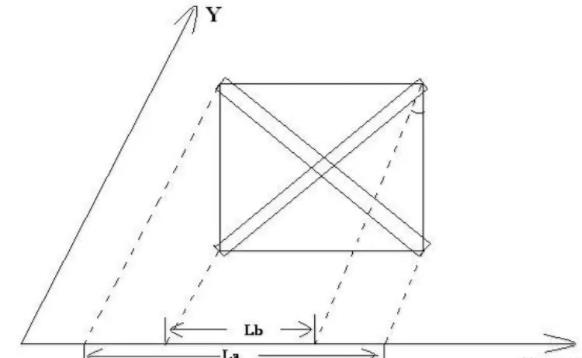

 　　三坐标测量机补偿垂直度的粗略计算过程如下图：

　　以X轴为计算参考

　　两块规在Y轴的光栅尺上的读数为正确的，假定没有偏差。

　　分别两次摆放的块规为垂直关系。

　　读数的偏差在X轴方向引起。

　　其中较长的一次摆放，测得量块长度为L1

　　较短的一次摆放，测得量块长度为L2

　　量块标准长度为L

　　块规形成的正方形，每条边的长度为

　　即：

　　因此垂直度的计算公式为假设为a(单位微米/米)

　　经过换算得到的结果为：

　　在实际中，L1+L2和2L非常接近，使得相比的倍数关系-1在U级范围，故可忽略。所以最终简化为：

　　其中L1-L2的单位为微米，L的单位为米

　　在我们软件补偿中，需要乘以10作为垂直度的补偿值。

　　例如：

　　摆放一个400长的量块第一个长度为400.012

　　第二个长度为399.980

　　我们在补偿文件中垂直度的补偿值即为

　　PS：因为坐标系可以自由旋转，用该方法求垂直度，量块的摆放和机器坐标系并无太大关系，仅受两块规是否垂直有一定的影响。
