三坐标备件之蔡司测针的规格分类介绍

 　　工欲善其事必先利其器，接触式三坐标的“器”就是测针等附件。蔡司三坐标的备件种类很多，这篇文章着重介绍三坐标测针附件的通用知识知识。

　　一. 蔡司测针附件通用知识

　　I. 螺纹规格

　　大家都知道，蔡司测针或延长杆等附件是通过螺纹拧紧的。因而在选配附件的使用，第一件事情是搞清楚当前设备支持的附件螺纹规格。

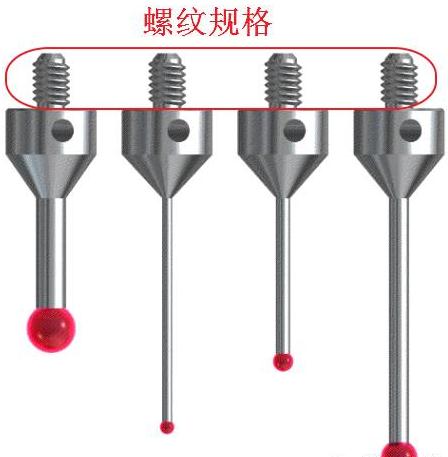

　　如何查看附件的螺纹规格? 下面以测针的螺纹示意图作参考

　　螺纹的规格和设备选用的传感器类型有关，以蔡司设备为例

　　1. 配备VAST XT GOLD或VAST GOLD探头(主动式探头)

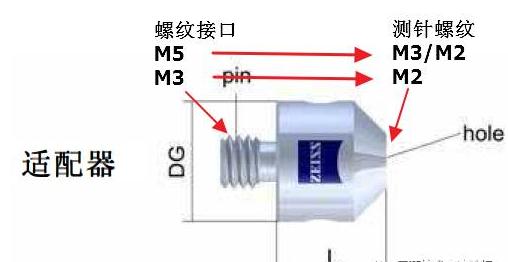

　　附件螺纹选择是最灵活的，默认使用的螺纹规格：M5 (针对测针，还可以根据实际情况选用M2或者M3规格，只需要另购M2-M5和M3-M5转接头即可)

　　2. 配备VAST XXT或VAST XDT探头(被动式探头)

　　默认使用的螺纹规格：M3 (也可以根据实际情况选用M2规格，只需要另购M2-M3转接头即可)

　　3. 配备RENISHAW探头(TP20/TP200等)

　　默认使用的螺纹规格：M2

　　II. 材料

　　不同备件选用的材料不尽相同。不同材料直接对应附件的重量，刚性，耐用性以及价格。总体来说

　　1. 配备VAST XT GOLD或VAST GOLD探头(主动式探头)的附件

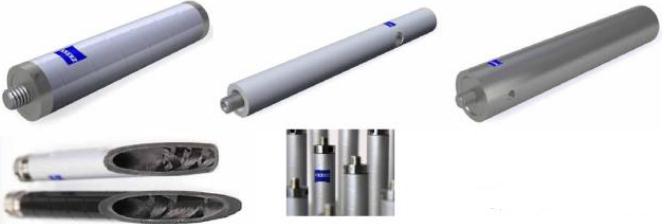

　　可以使用的种类最丰富，杆的材料可以选择钢，铝合金，钛合金，THERMFOIT，陶瓷(测针杆)等

　　测针测球的材料可以选择红宝石，氮化硅，钻石，陶瓷(大直径测针，15mm以上)，钢(定制测针或者大直径测针)等

　　2. 配备VAST XXT或VAST XDT探头(被动式探头)的附件

　　考虑传感器的承重因素以及螺纹大小M3，杆的材料以钢，THERMFOIT等

　　测针测球的材料可以选择红宝石，氮化硅，钻石等

　　3. 配备RENISHAW探头(TP20/TP200等)的备件

　　考虑传感器的承重因素以及螺纹大小M2，杆的材料以金属杆为主，测针测球的材料以红宝石为主

　　二. 测针知识

　　1. 测针尺寸标识说明

　　选择或者购买测针，需要清楚需要什么样的测针。我们需要了解关于测针的一些标识。

　　DG：M5规格测针 11mm;M3规格测针 5mm

　　DK：测球直径大小

　　L：测针总长度(从接触端面到测球的距离)

　　ML：测针有效长度(测针实际最大工作范围)

　　MLE：测针有效长度(针对阶梯型测针，常见于测球直径小于1mm的测针)

　　DS：测杆直径(DS一定小于DK，具体参详探针规格)

　　DSE：测杆直径(DSE一定小于DK，具体参详探针规格)

　　注：实际使用中比较关注的四个参数DG，DK，L和ML。

　　下面对于DK，L和ML之间的相互联系进行简单说明

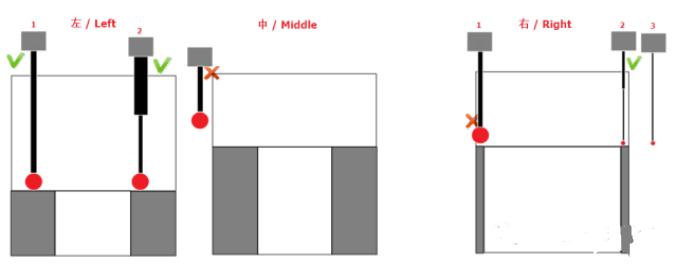

　　如下左图和中图，中图中测针选择不合适，导致测量干涉。

　　具体原因：DK大小可以的，但是L或者ML选择不合适造成

　　方法：选择ML较长的测针(下左图“1”测针图示)或者选择L较长的测针(下左图“2”测针图示)

　　如下右图，“1”测针不合适

　　具体原因：测针长度充分，但是DK过大导致干涉

　　方法：选择满足要求，直径较小的测针。

　　当直径较小时，如条件允许(不干涉)，选择阶梯型测针更好

　　2. 常见的测针类型

　　栓连接结构

　　杯连接结构

　　注：如探针脱落，请购买新的测针!
