蔡司三坐标CALYPSO测量软件config配置方法

　　蔡司三坐标CALYPSO测量软件config配置方法

　　如何进行config配置>

　　·如果之前有备份过config文件夹，可以直接复制到CALYPSO的安装目录下，替换一下

　　5.6及以后的版本在C:\Users\Public\Documents\Zeiss\CALYPSO\config

　　.5.6以前的版本在C:\ProgramFiles(x86)\Zeiss\CALYPSO5.4homelom\config

　　·也可以直接查看桌面上的CALYPSO快捷方式右键打开文件位置

　　如果上述替换config文件夹操作后，联机问题还是无法解决，那么这时候就考虑重新配置一个新的config(机器设置)了。

　　不同软件版本的界面会有所不同，大体操作一致

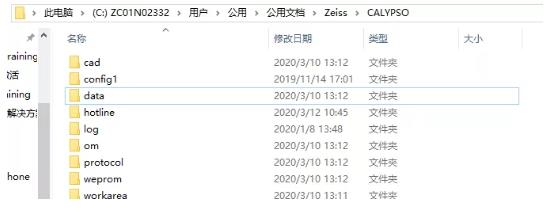

　　1先找到CALYPSO软件安装目录，更改原先config文件夹名字，然后打开软件

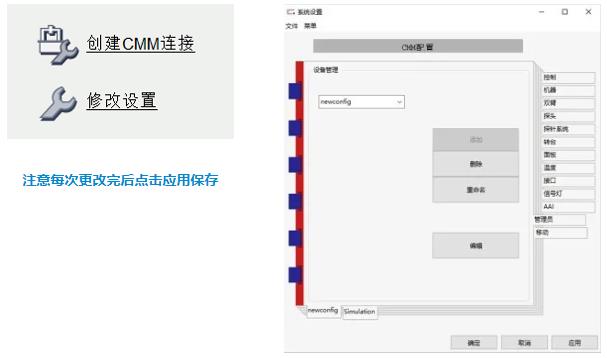

　　2创建CMM连接，并在窗口右侧选择管理员，更改一个名字后回车，点击添加，底部就会出现一个new config的CMM配置。

　　注意每次更改完后点击应用保存

　　处理建议- 重新进行config配置

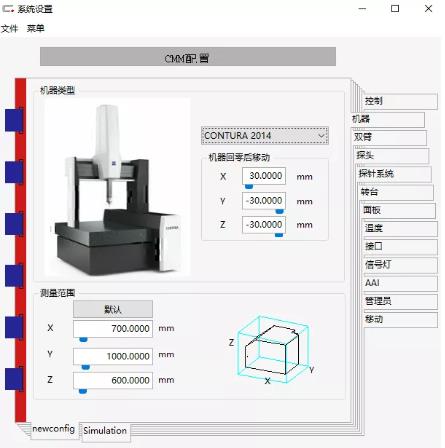

　　3选择右侧的机器栏，选择机型和机器回零后移动距离以及测量范围即机器行程。3.1 机型可以通过图片与实物做比对。3.2 机器回零后移动距离一般设置为X30,Y-30,Z-30,但倘 若有干涉也要根据实际情况做修改。

　　3.3 测量范围根据购买机器的型号后附带的数字设置。

　　例如蔡司三坐标测量机CONTURA 7/10/6,就代表X行程700mm，Y行程1000mm，Z行程600mm。注意不要输入错误。

　　设置完成后点击应用保存。

　　如何进行config配置

　　4选择右侧的探头栏，选择传感器类型及一些探测声音设置。

　　4.1 传感器可以通过图片与实物对比选择，直径不要更改

　　4.2 探测声音默认勾上

　　4.3 ID芯片识别激活取消

　　4.4 如果选择的是旋转头，零位也不要设置

　　4.5 检查测针不勾

　　设置完成后点击应用保存。

　　5选择右侧的温度栏，设置针对于我们的光栅的温度补偿系数。

　　由于桥式三坐标的光栅材料都是玻璃陶瓷的，热膨胀系数为0，所以全部填0。

　　假如是其他类型的三坐标，需要根据具体光栅材料考虑设置数值。

　　设置完成后点击应用保存。

　　6选择右侧的控制栏，进行联机操作。6.1 脱机前的勾取消6.2 系统启动时重新连接勾上，这里需要注意，假如有多个机器配置，要保证，仅有一个机器配置是勾上的。6.3 点击应用保存设置6.4 最后点击连接，等待机器与软件连接完成。

　　6.5 连接成功后，重新回到CALYPSO安装目录下，就会发现新生成了一个config文件夹，建议定期备份。
