蔡司三坐标测量粗糙度轮廓度等表面参数大全：

 　　表面质量

　　包括粗糙度、波纹度和形状误差(扫描表面)

　　粗糙度

　　短间距表面结构

　　波纹度

　　长间距表面结构

　　形状

　　包含更长间距表面结构

　　轮廓

　　01|扫描轮廓

　　扫描时,探针尖中心点未经校准的线交付时的总的校准轮廓为入S。

　　02|原始轮廓(P)

　　原始轮廓包括波纹度轮廓和粗糙度轮廓。中心线补偿线作为表面参数。

　　03 |粗糙度轮廓(R)

　　轮廓中的长波成分与轮廓滤波器入c(无波纹的原始轮廓)相互抑制。

　　04|波纹度轮廓(W)

　　通过在原始轮廓上应用滤波器入c和入f形成轮廓,其中的短波和长波的成分偏差相互抑制。

　　轮廓滤波器

　　01轮廓滤波器

　　滤波器即将轮廓分成长波和短波成分。轮廓滤波器以具有的截止数值为特点。

　　02截止值

　　正弦轮廓的波长,其振幅传输50%(Gaussian滤波器)。轮廓滤波器的截止值决定哪段波长属于波纹度(长波)，哪段属于粗糙度(短波)

　　03Gaussian滤波器DIN EN ISO11562

　　一个数字、相位修正滤波器，其截止值是50%的正弦波转为粗糙度轮廓。

　　04入s, 入c, 入f,

　　限制短波传输的滤波器。入c 与入s的比率

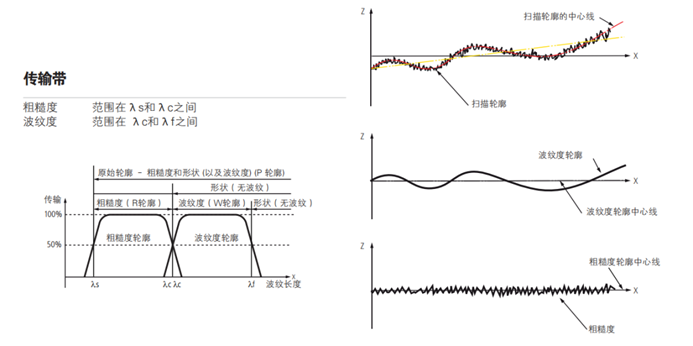

　　05传输带

　　参见下侧的表

　　06 入s 滤波器

　　确定在轮廓中从粗糙度传输到具有更短波长组件的滤波器

　　07入c滤波器

　　确定从粗糙度过度到波纹度的滤波器

　　08 入f 滤波器

　　确定轮廓中从波纹度过度到更长波长的滤波器

　　行程长度

　　No.1取样长度(Ir)

　　取样长度是与上截止值一样的数值(Ir = 入c , lw = 入f )

　　No.2评定长度(In)

　　它是评定长度的一部分。评定长度(ln)是取样长度(I)的总和。它至少包含一个取样长

　　No.3行程长度(lt)

　　长度ln、以及移动前和移动后的长度(滤波器的振荡和静止长度)

　　测量

　　No.1

　　清洁工件并将工件放置在一个稳定的位置上。

　　No.2

　　必须对测量系统进行校准,并且必须安装正确的探针。

　　No.3

　　定位工件时,使其表面与探针轴垂直,表面结构的槽的方向与测量方向垂直。

　　No.4

　　如果测量时未指定轮廓滤波器入c的粗糙度参数和评定长度，则应根据右表选择设定值。

　　No.5

　　设置所需的轮廓滤波器(入c和 入s用于粗糙度)。(通常为Gaussian滤波器)

　　No.6

　　选择所需表面参数。

　　No.7

　　测量

　　No.8

　　将输入到技术文件中的允许数值与测量结果进行比较。
