工业CT在孔隙率检测中的应用

 　　工业CT在孔隙率检测中的应用

　　01 孔隙率检测及相关标准

　　孔隙率检测是工业CT技术中的一种数据分析方法。

　　顾名思义，“孔隙率”即孔隙所占的比率。在工业CT检测中，孔隙率是指材料内部某一剖切面上孔隙的面积占所在切面的面积比。主要应用于金属、非金属铸件。通过对工件内部孔隙率的检测来判定工件的质量。

　　工业CT孔隙率检测的标准主要有VDG P202/P201、VW 50093/50097、VW 6093/6097等等，还有其它企业自制的企业标准。

　　VDG P202/P201 是由德国铸造协会(VDG)压铸和轻金属铸造特别技术委员会制定的铸件孔隙率规范。主要说明了铸件内部或表面气孔产生的原因，孔隙率对工件可能造成的影响，以及气孔的分级。

　　在此基础上，大众汽车制定自己的企业标准VW 50093/50097、VW 6093/6097。

　　大众汽车对其供应商要求多数工件需满足标准VW 50093/50097，目前市场上，大众标准的孔隙率的检测相对较多。

　　VW 50093/50097 是对孔隙率规格的要求说明，一般工件图纸上会注明孔隙率规格，作为工件质量合格的评判标准，例如：VW 50097 D10。

　　VW 6093/6097 是对孔隙率的测定方法的说明(VW 6093是最新版本)，指导参考面的选择和孔隙率的测定。比如：

　　①VW 6093标准要求参考面必须是正方形。

　　②当参考面所在位置由于工件几何形状，导致参考面超出工件，超出部分面积不能大于参考面的5%。

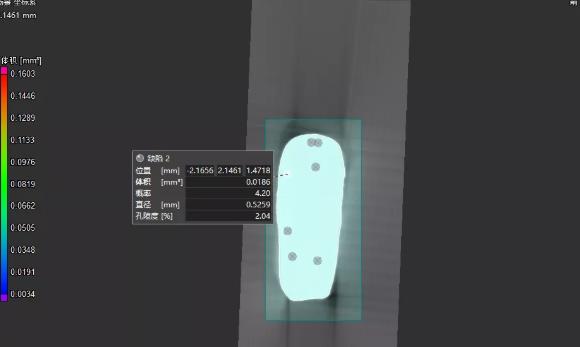

　　运用于CT可以直观的看到孔间隙的3D形貌分布图如下：

　　02 工业CT的无限可能

　　工业CT是一种广泛应用前景的检测工具，有着其他无损检测手段所不具备的许多重要功能。

　　目前，工业CT不仅应用到航空航天、化工、精密机械等重要产品的检测方面，还用到汽车、石油、地质、考古、木材等许多领域;近年来国内关于它的应用和发展也很迅速。

　　利用工业CT可以非接触、非破坏地检测物体内部结构，得到没有重叠的数据和图像，不仅精确地给出物体内部细节的三维位置数据，还可以定量地给出细节的辐射密度数据，尤其工业CT孔隙率检测越来越被汽车工业和航天工业采用，这也让工业CT成为无损检测最为重要的发展方向。

　　蔡司工业CT是德国卡尔蔡司百年品牌，主要有METROTOM，VOLUMAX两个系列的数个产品型号，不仅仅可以检测孔隙率，还可以缺陷检测，内部尺寸测量，三维立体重塑，逆向等各种应用。欢迎您来电咨询：4001500108
