蔡司三坐标共聚焦白光3D扫描测量系统Dotscan

　　随着蔡司三坐标技术进步，检测技术越来越多，令人耳目一新。有接触式，也有非接触式。其中非接触式在近几年得到了蓬勃发展的，又有2D影像，3D扫描，X射线等等。今天介绍的3D扫描技术的Dotscan，共聚焦白光传感器。

　　蔡司三坐标共聚焦白光测量系统

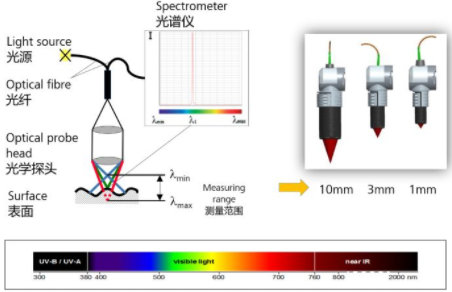

表面测量技术原理

　　●Polychromatic light will be focused on

　　an object/surface

　　多色光将聚焦在物体/表面上

　　●Light will be reflected from the

　　object/surface through a multi-lens

　　objective to a light-sensitive sensor

　　从工件表面反射回来的光通过

　　镜头组将光传到感光传感器上

　　●Resulting spectral colour defines the

　　distance to the object/surface.

产生的光谱颜色定义了到物体表面的距离

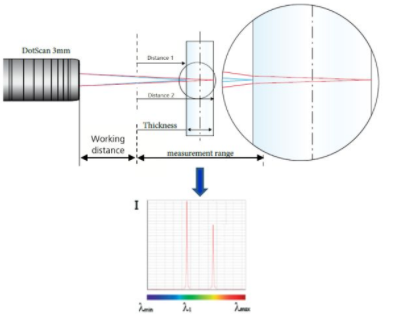

厚度测量技术原理

　　For transparency materials, e.g. glass

　　对于透明材料，例如玻璃

　　Enlargement of the measurement spectrum

　　扩大测量范围

　　Refracting indices of the material is needed

　　需要材料的折射率

　　Standard settings are included in Calypso

　　标准设置包含在CALYPSO中

　　Can be extend by the customer

　　可以由客户扩展

　　Automatic calculation of characteristic

　　distance in ZEISS CALYPSO software

　　蔡司CALYPSO软件中特征距离的自动计算

　　Simply measure, minimizing errors

　　简单测量，最大程度减少错误

　　介绍完原理，用几个案例来说明通途

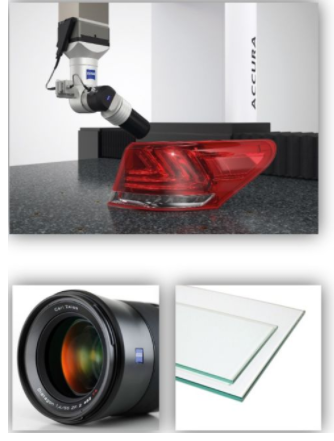

---案例1 透明工件表面以及厚度检测---

　　透明工件...

　　如玻璃或镜头

　　表面形状测量

　　厚度测量

　　如表面下方涂层的工件

　　精心选择测量峰值

　　透过涂层测量工件结构

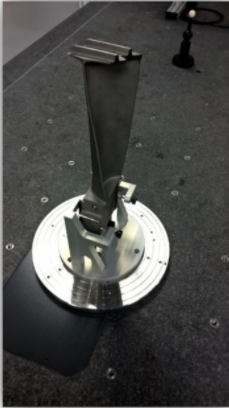

---案例2 叶片Blade检测---

　　四轴联动扫描测量

　　扩展第四轴测量能力

　　叶片测量

　　轴向对称工件

　　分段测量曲线数据

　　无需探针半径补偿

　　前缘/后缘

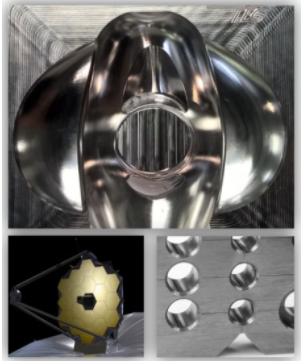

---案例3 高亮零件检测---

　　高亮的工件...

　　如抛光的金属表面

　　直接反射,高点速率

　　如镜面或镀铬表面

　　非接触测量

　　被测工件无形变,表面无划痕

　　如高亮及极小的边缘

　　无需探针半径补偿

　　实现边缘清晰检测

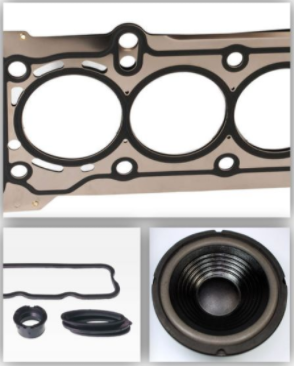

---案例4 材质柔软工件---

　　材质柔软的工件...

　　如橡胶材质的工件或薄壁件

　　不能使用接触式的方式测量

　　不发生形变

　　可测量微小结构的尺寸
