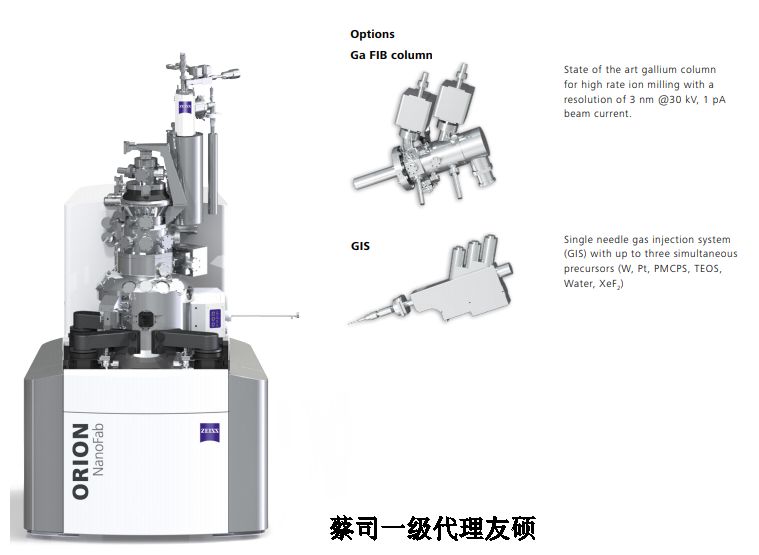

蔡司离子束扫描电子显微镜ORION NanoFab

 　　蔡司扫描电镜ORION NanoFab离子束扫描电子显微镜拥有纳米加工和成像引擎 - 配有集成软、硬件的控制系统。纳米图形发生器(NPVE)为每个 NanoFab 镜筒提供了一台 16 位扫描图形发生器，以及支持实时图案加工和成像的双信号采集硬件。通过图形化用户界面(GUI)完全控制离子束：可创建一系列可编辑的形状，如矩形、梯形、多边线、直线、折线、椭圆及点。然后，对这些形状进行矢量切割，并通过剂量和加工参数的调节进行完全的过程控制。

　　快速亚10 nm结构加工

　　使用氖和氦离子束加工有超高精度要求的精细亚 10 纳米结构。无论是使用溅射、气体辅助切割、气体辅助沉积或是光刻技术刻蚀材料，在亚 10nm 加工应用中 ORION NanoFab 均表现不凡。

　　集三种离子束显微技术于一体

　　使用镓聚焦离子束刻蚀大块材料。利用精准的氖离子束快速完成微加工，利用氦离子束加工精细的亚 10 纳米级结构。利用氦和氖离子还可以防止传统 FIB 镓粒子注入引起的基体材料性质变化。

　　高分辨率成像

　　借助 0.5 纳米成像分辨率，它可在同一台加工仪器中实现样品的高分辨率成像。与使用场发射扫描电子显微镜(FE-SEM)成像相比，其可获得 5 至 10 倍的景深并和更丰富的图像细节。
