蔡司三坐标测量工件超量程了怎么办如何测量

 　　在使用蔡司三坐标进行测量工件的时候小伙伴儿是否曾经有过下面这样的困惑?

　　1)工件有点儿大，蔡司三坐标测量行程不太够，那该怎么办，还能测量吗?

　　2)工件各个方向都有要测量的元素尺寸，一次性装夹定位测量不可能啊?总不能让它悬空来测吧!

　　3)当两次装夹定位测量后，如果两个程序中的各自元素之间有关联特性怎么办?

　　比如说测量两个圆的同心度，位置度等，一次装夹无法同时测量这两个圆!

　　有些爱思考的小伙伴儿可能会想到：

　　分两个程序来测量，先测前半部分，再测后半部分;或是先测量上半部分，再测量下半部分，出两份测量报告，这样做的确是可以的，但是还不够完美。

　　那还有没有更好的办法，让两份测量报告合成一份输出呢?

　　还有能否把两个程序中的元素合并到一起进行评定呢?

　　接下来，昆山友硕小编给你答案!

　　而且答案是肯定的!

　　操作步骤如下：

　　1. 正常测量两个程序，如“正面放置”，“背面放置”，测量完后点击保存并关闭。

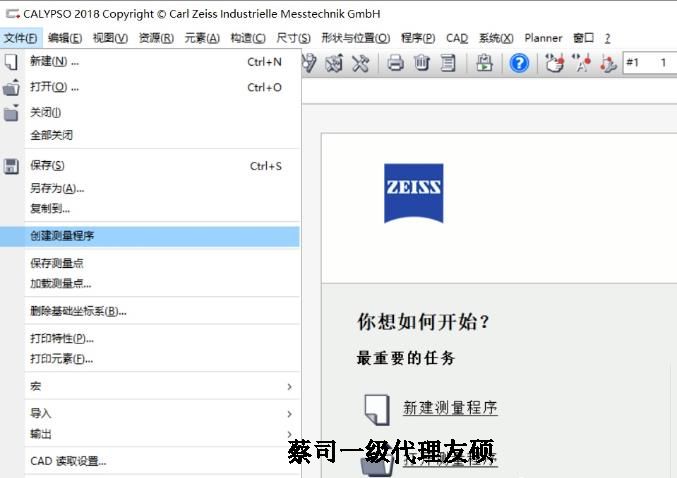

　　2. 打开菜单栏“文件”，并点击“创建测量程序”。

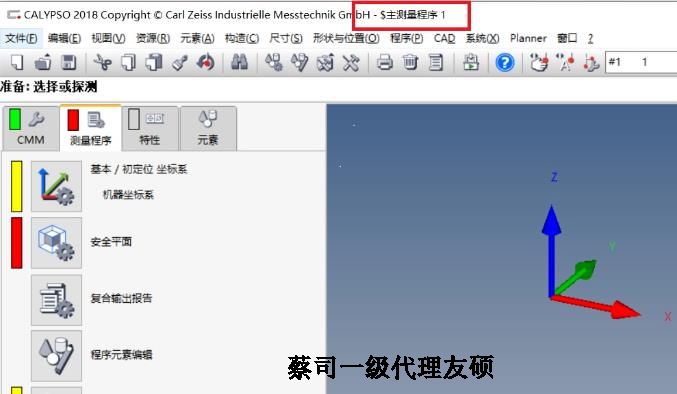

　　生成如下程序界面，会发现该程序名前多了一个$美元符号：

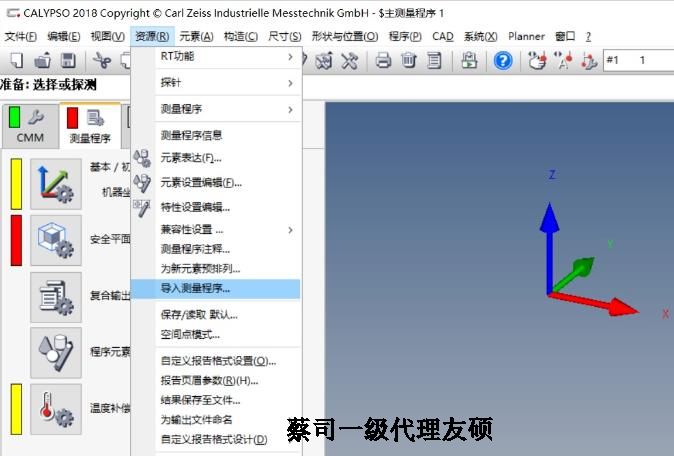

　　3. 打开菜单栏“资源”，并点击“导入测量程序...”。

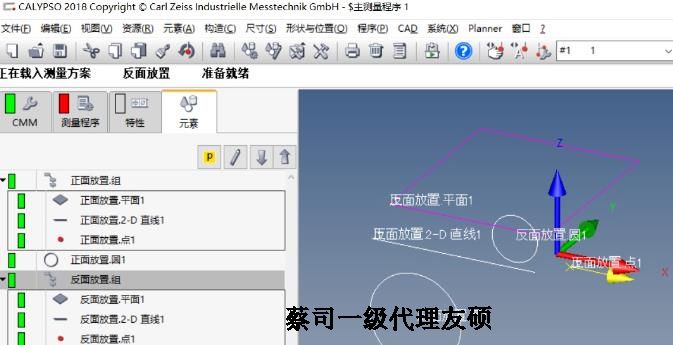

　　4. 分别导入测量完的两个程序，如"正面放置"和“背面放置”程序。

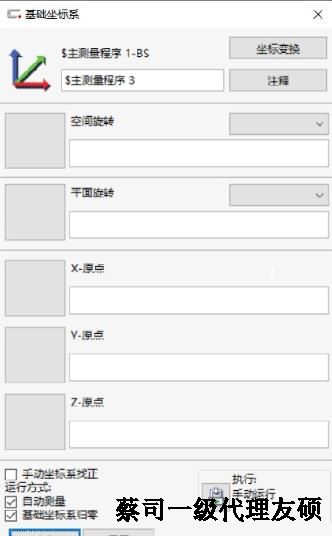

　　5.打开坐标系，新建一个空的基本坐标系即可!

　　这时你还可以修改特性的名字为你想要输出的名字，还可以评定新的关联特性(如同心度，位置度，距离等)选择相应的元素，但前提是两个程序建立的基本坐标系是同一基准!

　　6.将程序保存成你想要的一个新程序名，会在报告中体现!

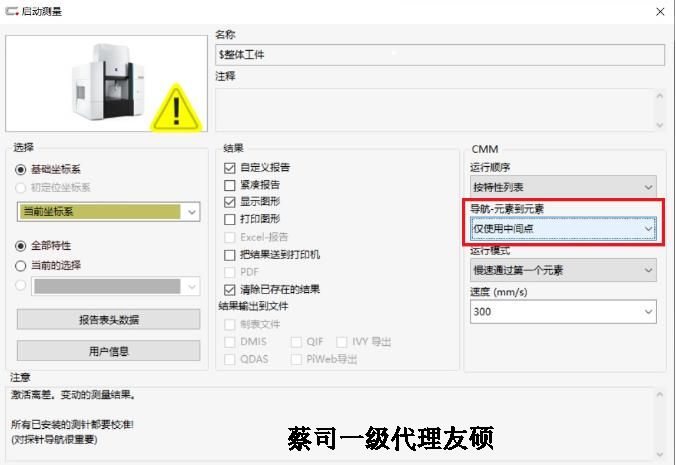

　　7.将“导航-元素到元素”设置为“仅使用中间点”，“清除已存在的结果”勾与不勾好像没有影响。

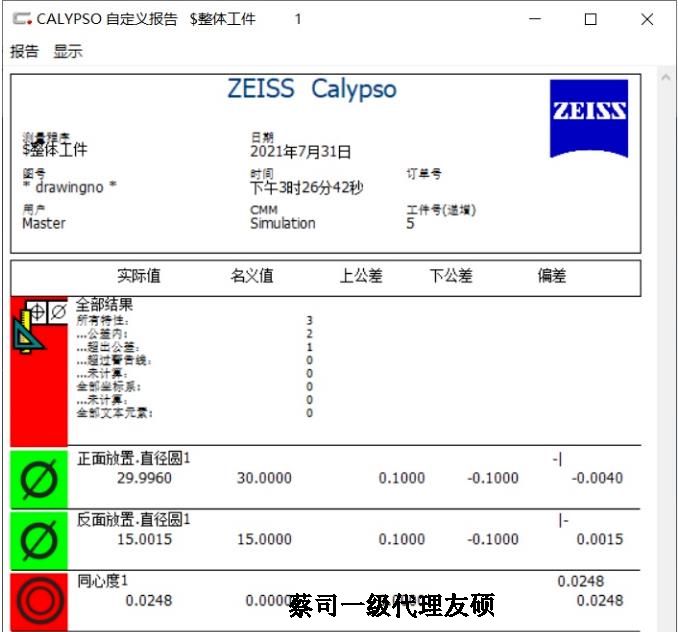

　　8.输入报告表头参数后开始运行，即可生成合并后的报告。
