蔡司三坐标测量机操作手柄的标识及故障处理方法

 　　本文介绍了蔡司三坐标测量机操作手柄的标识含义及故障处理方法。常见标识包括驱动提示、设备回零、操作问题、超限、手动模式、停止等，故障标识涉及驱动、紧急开关、气压等问题。文章还提供了相应的解决办法和建议，帮助用户更好地使用和维护设备。

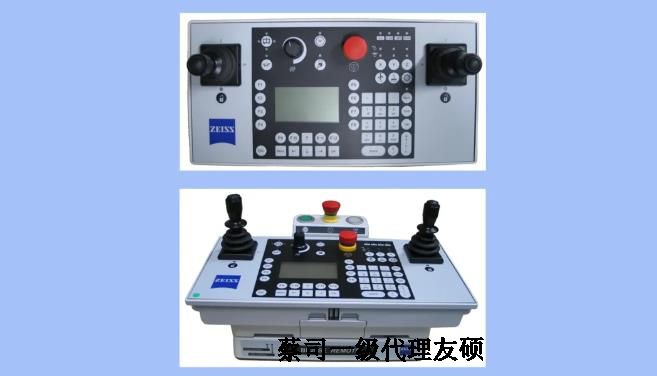

　　您用的操作手柄是这样的吗?如果是，那么下面的内容对您来说非常有用。如果不是，那么建议您升级到下图的版本。(三坐标尺寸较大的设备，可以升级成无线手柄，解放导线对您的束缚。)

　　在日常的测量中，我们蔡司三坐标的操作手柄相信是除了键盘鼠标外使用频率最高的配件了，但是经常可以看到下图这个位置会出现各种各样的显示，有几个经常看到，有几个偶尔能看到，您知道它们的意思吗?

　　1. 最常见的几个标识

　　下面两个标识往往在开机后就能见到

　　提示您需要加上驱动。

　　设备没有回零，需要您打开软件让设备回零。

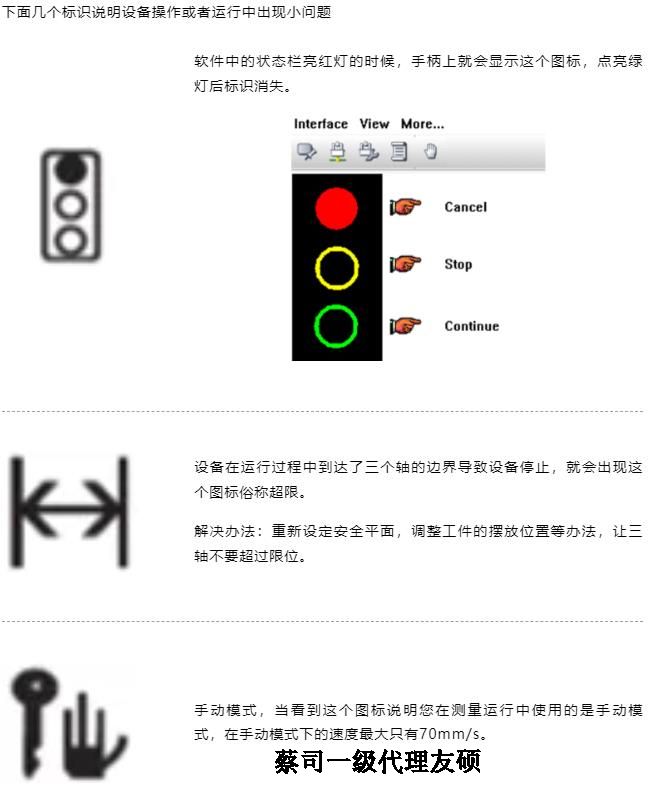

　　下面几个标识说明设备操作或者运行中出现小问题

　　软件中的状态栏亮红灯的时候，手柄上就会显示这个图标，点亮绿灯后标识消失。

　　设备在运行过程中到达了三个轴的边界导致设备停止，就会出现这个图标俗称超限。

　　解决办法：重新设定安全平面，调整工件的摆放位置等办法，让三轴不要超过限位。

　　手动模式，当看到这个图标说明您在测量运行中使用的是手动模式，在手动模式下的速度最大只有70mm/s。

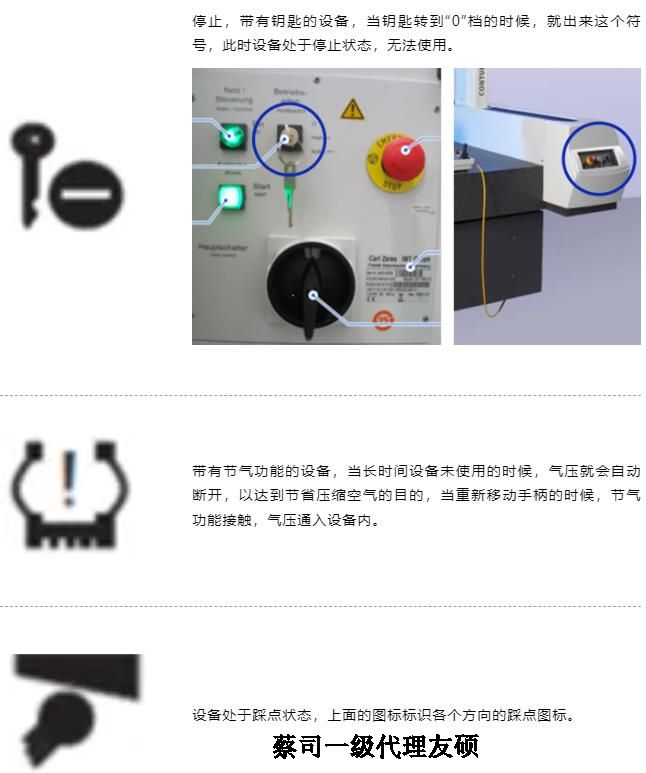

　　停止，带有钥匙的设备，当钥匙转到“0”档的时候，就出来这个符号，此时设备处于停止状态，无法使用。

　　带有节气功能的设备，当长时间设备未使用的时候，气压就会自动断开，以达到节省压缩空气的目的，当重新移动手柄的时候，节气功能接触，气压通入设备内。

　　设备处于踩点状态，上面的图标标识各个方向的踩点图标。

　　设备发生撞针后出现该符号，发生原因可能是设备运行过程中触碰到了预期外的阻碍，手动踩点的时候，速度过快，探头偏置过大等。

　　主动式探头更换探针后正在校准探头的平衡。

　　2. 设备发生故障的时候的标识

　　当看到这个符号的时候，三坐标无法加上驱动，需要确认：

　　设备是否在限位的位置，解决办法：三轴移动到非限位位置即可。

　　设备的紧急开关是否被按下(包括控制柜上的和操作手柄上的)解决办法：拔出急停开关，或者按下急停开关再拔出。

　　设备的气压未到达5.0bar，解决办法：调整外部气压确认外部气压是否在6-8bar直接，如果正常则调整三坐标的气压阀，使其到达5.0bar。

　　三坐标在移动中运动的距离和预期的相差较大，可能三坐标运行中遇到阻力或者驱动传动皮带打滑，建议报修，工程师来判断;做一次全面保养问题大多数都能解决。

　　主动式探头无法平衡。

　　建议报修，让工程师判断原因。

　　XYZ中显示的轴光栅信号太弱，可能是光栅尺脏了，建议在工程师的远程指导下清洁，不建议自行清洁。

　　不显示任何一个轴，则可能有两个以上的轴都脏了，建议做一次保养，彻底解决问题。
