蔡司扫描电镜在半导体封装过程中的应用

 　　蔡司扫描电镜在半导体封装过程中的应用非常广泛，它主要用于不同封装制程中的微观结构分析、缺陷检测和失效分析。以下是一些具体的应用和检测标准：

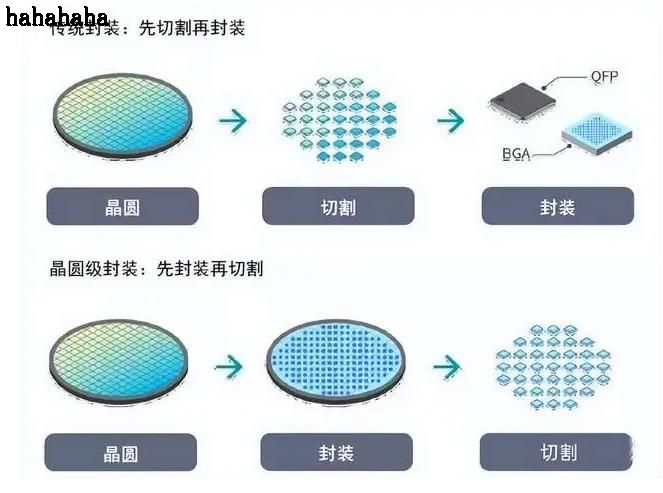

　　1. **晶圆级封装(WLP)**：晶圆级封装包括扇入型(Fan-In WLCSP)和扇出型(Fan-Out WLCSP)，在这些过程中，电镜可用于观察和分析绝缘层、金属层的沉积、图案化以及电镀层的质量 。

　　2. **硅通孔(TSV)**：TSV是实现硅片堆叠的垂直互连通道，在这一制程中，电镜可以用于检查TSV的质量和完整性。

　　3. **电镀(Electroplating)**：电镜可用于检查电镀过程中金属层的均匀性和厚度，这是确保封装可靠性的关键步骤 。

　　4. **溅射(Sputtering)**：在溅射工艺中，电镜可以用于分析靶材粒子在晶圆上的沉积情况，确保金属层的质量和均匀性 。

　　5. **光刻胶去胶和金属刻蚀**：电镜可以用于检查去胶工艺后晶圆表面的清洁度以及刻蚀工艺的精度和一致性 。

　　6. **失效分析(Failure Analysis, FA)**：电镜在失效分析中用于观察和分析导致芯片失效的微观缺陷，如断裂面、裂纹扩展等 。

　　7. **检测标准**：JY/T 0584-2020《扫描电子显微镜分析方法通则》规定了扫描电镜的分析方法原理、环境条件指标、仪器、样品、分析测试、结果报告等，适用于微观形貌、微区成分和结构分析等 。　　8. **校准规范**：JJF 1916-2021提供了扫描电子显微镜的校准规范，确保电镜分析的准确性和重复性 。　　9. **先进的封装技术**：在异构集成封装和三维封装互连的分析中，电镜结合其他显微镜技术，如X射线显微镜，可以提供高分辨率的三维无损断层扫描，帮助快速准确地分析封装结构 。

　　通过这些应用和标准，蔡司扫描电镜技术为半导体封装行业提供了强有力的分析和检测工具，以确保产品质量和可靠性。想了解更多蔡司扫描电镜配置及价格请咨询我们15262626897
