蔡司FIB扫描电镜技术在电池材料研究中的相关应用

 　　在新能源汽车产业迅猛发展的浪潮中，电池技术的突破成为了行业竞争的核心焦点。而电池材料作为电池性能的关键决定因素，其微观结构与特性的深入研究对于推动电池技术进步具有不可忽视的重要意义。聚焦离子束扫描电镜(FIB)技术的出现，为电池材料研究打开了一扇全新的大门，在该领域展现出了广泛而深远的应用前景。

　　蔡司FIB扫描电镜 技术在电池材料研究中的相关应用

　　一　横截面分析

　　操作与目的

　　利用FIB技术对电池材料进行精确切割，制备出适合观察的横截面。这有助于研究人员直接观察材料内部不同层次的结构特征，获取材料在特定平面上的微观信息，如不同成分的分布、相界面形态等，为理解电池材料的整体结构奠定基础。

　　数据获取与意义

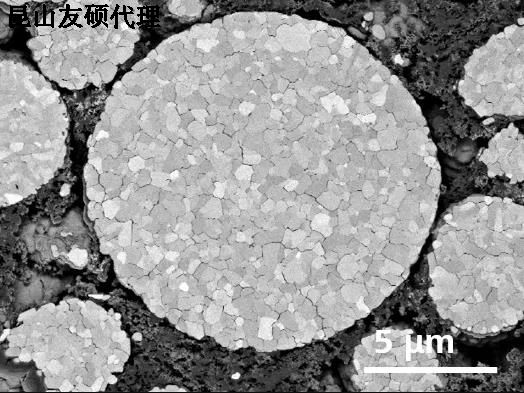

　　通过扫描电子显微镜(SEM)对横截面进行成像，能够得到高分辨率的图像，清晰呈现材料内部的微观形貌细节。这些图像数据可以揭示材料的均匀性、缺陷情况以及各组分之间的结合状态等信息，对于评估电池材料的质量和性能具有重要意义。

　　二　层析成像(FIB-SEM Tomography)

　　成像原理与过程

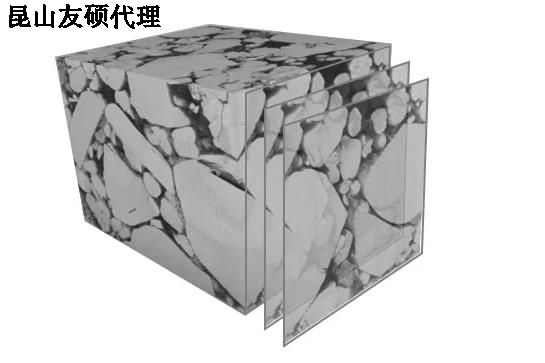

　　基于FIB技术对电池材料进行连续的超薄切片，并在切片过程中同步使用SEM进行成像。通过获取一系列紧密相邻的二维图像，然后利用专门的软件算法将这些图像堆叠起来，重建出材料内部三维结构的层析图像。

　　优势与应用价值

　　这种方法能够提供材料内部三维空间中结构和成分变化的详细信息，分辨率可达到纳米级别。在研究电池材料的孔隙结构、颗粒分布的三维形态以及不同相之间的空间关系时具有独特优势，有助于深入理解电池材料在三维空间中的微观结构特征及其对电池性能的影响机制。

　　三　三维分析

　　分析内容与手段

　　在获取了电池材料的三维数据(如通过层析成像)后，进行多方面的分析。包括研究样品的化学和晶体微观结构，确定不同元素在三维空间中的分布情况，分析晶体结构的取向、晶界特征等。通过对这些三维数据的处理和分析，可以从整体上把握材料的微观结构特性。

　　研究意义

　　有助于揭示电池材料内部微观结构与宏观性能之间的关系，为优化电池材料的设计和制备工艺提供依据。例如，通过分析三维结构中的孔隙连通性，可以了解离子在电池充放电过程中的传输路径，进而指导改善电池的电化学性能。

　　四　TEM样品制备

　　制备方法与特点

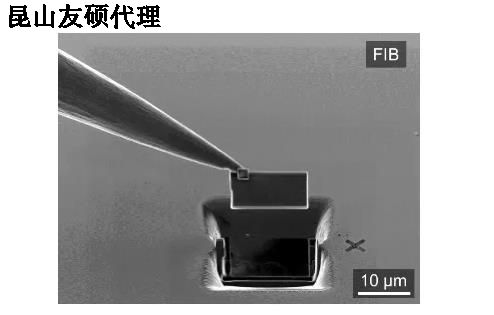

　　FIB扫描电镜技术可以从电池材料的特定位置精确提取出微小的薄片样品，用于透射电子显微镜(TEM)分析。在制备过程中，能够控制样品的厚度(通常在纳米级别)和形状，以满足TEM对样品的要求。

　　对研究的重要性

　　TEM具有极高的分辨率，能够提供原子尺度的微观结构信息。通过FIB制备的TEM样品，可以深入研究电池材料中的晶体缺陷、原子排列、界面原子结构等微观特征，这些信息对于理解电池材料的基本物理和化学性质以及性能改进至关重要。

　　五　飞秒激光辅助样品制备(Laser-FIB)

　　技术原理与优势

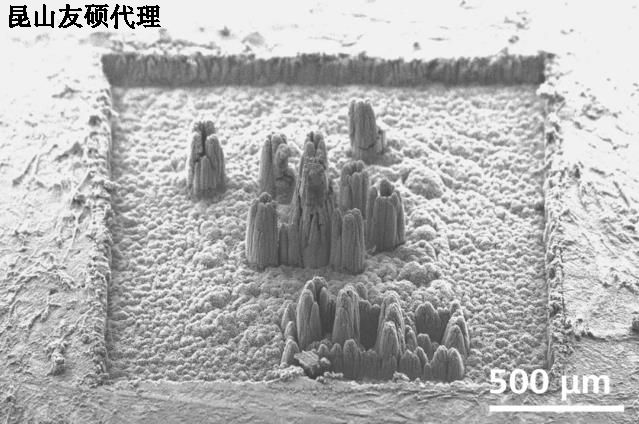

　　利用飞秒激光的高能量密度对电池材料进行切割、加工，实现快速制备大面积样品。激光辅助制备具有速度快、精度高的特点，能够在较短时间内获得适合分析的样品，并且可以减少对样品周围区域的热影响和机械损伤，保持材料的原始微观结构完整性。

　　应用场景与效果

　　适用于需要制备较大尺寸样品或快速获取多个样品进行对比分析的情况。例如，在对不同批次或不同工艺制备的电池材料进行初步筛选和比较研究时，激光辅助样品制备可以提高效率，为后续更详细的分析提供充足的样品。

　　六　体积内样品分析

　　体积关联综合分析流程

　　首先利用蔡司X射线显微镜(XRM)三维无损地识别、定位到感兴趣的区域，然后通过飞秒激光快速切割到达样品区，之后进行FIB精抛得到高精度的截面。最后再结合SEM、能量色散谱仪(EDS)等技术对样品中的元素进行定性和定量分析，获取目标样品材料的化学成分信息。

　　研究成果与价值

　　通过这种多显微镜联合分析流程，可以直接定位感兴趣区域在样品中的三维坐标，从宏观到微观、从结构到成分全面深入地了解电池材料的特性。研究成果能够为电池材料的研发提供多维度的数据支持，帮助研究人员优化材料配方、改进制备工艺，从而提高电池的性能、安全性和使用寿命，推动新能源电池技术的发展。
