J&P夹具

Junker & Partner 作为卡尔-蔡司工业测量技术有限公司的子公司,是汽车及飞机制造质保域中技术并在全球获得成功的工程设计和制造专家。

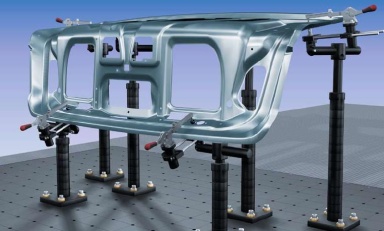

除了提供标准 CARFIT® 测量治具系统,Junker & Partner也提供小型的测量治具。这是在现代化测量间内配合测量仪使用的必要条件。CARFIT® 小型测量治具系统是根据不同张紧原理而开发的。其具体的使用范围不仅包含机械加工的小型件,而且包括大型的车身件。这种小型测量治具系统使用拼装式机构并可重复利用。

客户可根据不同的需要购买合适的CARFIT® 测量治具。
CARFIT® 测量支架标准组件

  • CARFIT® CMG 三明治板
三明治板是 CARFIT® 小型测量治具的基础。它是以测量仪在不同的X和Y测量范围内放置,并且提供在测量仪安装时的固定孔位。所有的三明治板都是经过硬化处理,能够提供的耐用性。

孔距为 50 x 50mm CARFIT® 治具标准件是利用M6的孔位装配的。
每一个平板的四边都已经为安装和运输作了考虑,并预留了把手位。大型或重型的三明治板都配有吊环以方便运输。

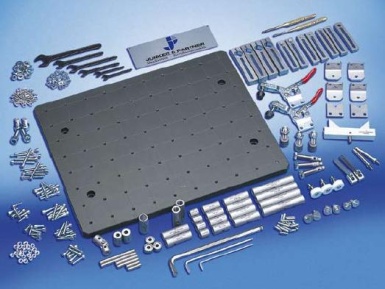

CMG 三明治板系列 CMG 三明治板系列

  • CARFIT® CMB 带三明治板的小型测量治具
这个产品系列的建造基础利用的是硬化的三明治板,其设计原理允许快速并且以低廉价格组装测量治具。由于每个单件的标准化性,这种拼装并组成的测量治具使重复拼装并测量成为可能。

所有标准件都互相通用,而且这些标准件都是为多方位用途而考虑的。通过简捷并节省空间的拼装,小型测量治具提供的测量空间。

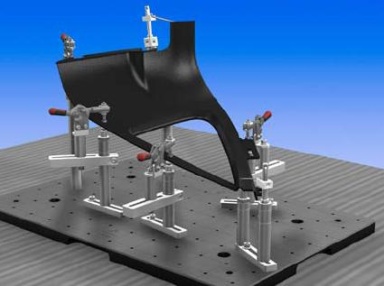

CMB 测量治具系列

  • CARFIT® CMP 使用型材的小型测量治具
CMP 测量治具是配合悬臂式测量机使用的。我们当然也可以根据客户的需要自定义小型测量治具。
CMP - E 入门级 CMP - U 通用级

  • CARFIT® CME 通用的小型测量治具
CME 通用测量治具提供6个自由方向不同的调试可能。
这样保证了被测件在任意情况下的夹紧。利用多个夹紧结构可以自由并有的固定被测件。由于CME 在安装中互相通用的原因,我们可以根据被测件的大小以及测量的实际要求,自定义夹紧结构。

CME 测量治具系列






J&P夹具产品
