2014国际质量检测分析技术及测量测试仪器仪表展览会

2014-07-07 10:46:12 点击: 来自:

蔡司展会



                   蔡司敬请您莅临我们的展位: N2-D08



                    时间: 2014年7月22日—7月24日



                    地点:中国·上海·新国际博览Cen



                    展出机型:G3, O-INSPECT 322, DURAMAX



参展产品介绍

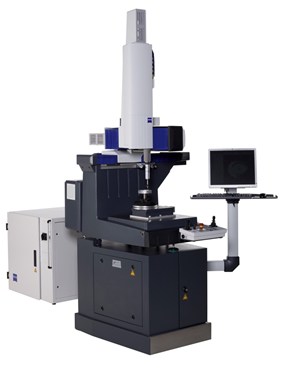

o-inspect

O-INSPECT

测量技术与光学技术的佳组合


O-INSPECT 多功能复合式扫描测量Cen融合了德国卡尔-蔡司佳的光学及测量技术。卡尔-蔡司167年的光学技术及工业测量专家级经验造就了O-INSPECT独到的产品特色,配备高度接触式三维连续扫描测头系统及级光学传感器系统,集投影仪、显微镜、轮廓仪及三坐标测量机的势及功能于一体,更有缩短测量链及降低各类误差,配合蔡司扫描控制系统及PTB认证的CALYPSO测量平台,佳的测量度及长期可靠性为大批量与高度测量要求提供了佳解决方案,为测量各类中小型零部件的理想之选。




 DuraMax
duramax

高度宽温带车间型扫描测量机


DuraMax综合了蔡司级测量技术,在放宽温度、湿度、气源、地基条件要求的同时实现高度的测量要求,是一款适用于现代工厂和实验室的的通用型三坐标测量机。即使在30℃时,也完全可以正常工作。稳定的高度测量性能,更使得其可扩展到齿轮测量域的应用,满足齿轮测量的各种需求。DuraMax取代了固定检具、量具等手工检测仪器,更加经济,灵活性高,更容易适应快速变化的市场。秉承了蔡司的测量技术和经验,集先进的ZEISS C99控制柜技术、VAST XXT 扫描探头和强大的CALYPSO测量软件为一体的DuraMax无疑是一款成熟和值得依赖的产品。DuraMax设计紧凑、操作简易、安装和测试方便,可轻松驾驭。同时蔡司提供一站式的售后服务,提供的系统解决方案和来自全球专家支持,使用者体验测量可以如此简单的乐趣,享受小投资大收益的超值服务。

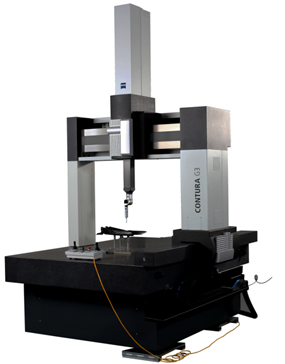

Contura G3

contura g3
2012年3月,卡尔蔡司工业测量部推出了CONTURA G3-大型桥式扫描测量平台,主要针对中国市场上对大型复杂工件的密、高、灵活的测量需求而研发设计。作为CONTURA G2测量平台有益的补充,CONTURA G3 提升了可使用测量空间,Z向测量长度做了特别加长设计,具有800mm到1000mm两种选择,大大提升了测量空间的灵活应用。如此一来,在保证测量的同时,您还有足够的空间放置工件夹具及探头更换架等测量配件。

CONTURA G3的设计制造沿袭了蔡司一贯严谨的风格。采用天然花岗石作为佳的测量平台。钢铝结合的桥架结构具有好的刚性,确保了高速运行状态下的扫描结果真实可靠。整个桥架设计还大地减轻了运动结构的整体重量、实现了更高的动态性能。采用CARAT硬质涂层技术(该技术初只应用于卡尔蔡司三坐标测量机的高平台中)的铝质导轨拥有超强硬度、耐腐蚀、耐磨损的特性,同时电气及温度对其影响也微,大大增加了测量机的使用寿命,降低了维护成本。新设计的空气轴承从结构上保证了机器的长期稳定运行,同时大地降低了耗气量。成熟的涂层工艺带来的低摩擦系数为空气轴承的运行提供了好的平台。CARAT涂层和新空气轴承的搭配使得该测量机具有断气保护功能,即使在高速运动情况下忽然发生断气停机事故,也不会对硬件产生伤害。大地降低了运行风险。

CONTURA G3使用的旋转探头座具有RDS-CAA功能,只需简单的标定,即可实现20736个空间位置的自如使用,为未知的空间测量任务提供了无限可能。VAST-XXT扫描探头更是您测量工作的好帮手,不但可以实现工件尺寸的测量,同时还可以测量工件的形状误差。高度集成的控制柜采用背挂式结构集成在CONTURA G3的机身上,在保证所有测量扫描工作中三轴运动的顺畅、高速、准确的同时,更节省了宝贵的恒温工作空间。双操纵杆数字式控制面板集成有LCD显示屏,可以显示测量过程中必要的信息。控制面板还集成有无级调速控制器,在机器编程、测试、运行过程中发挥着大地作用。

与CONTURA G3测量机同时提供的 CALYPSO测量软件,是蔡司基于空间 CAD技术专为标准几何体及自由曲面测量而开发的。经由德国标准研究院(PTB)认证。在易用性、灵活性、响应性方面均有杰出表现。只需简单培训即可上手操作。以CAD为内核的软件有很多,比如Catia, UG, ProE等。Calypso的编程可以以CAD图或工件特征为导向,并且支持CAD数据导入。它可以直接读取CAD图的公差数据,让您从繁重的编程任务中解脱出来。在测量过程中,如果您只需要测量整个工件(程序)的某些元素,Calypso也完全可以实现。Calypso还具有离线编程功能,在不影响正常测量工作的同时,您完全可以使用离线编程功能进行虚拟编程。Calypso输出报告方式同样有多种选择。并可根据您的关注点进行测量报告的特别标注(使用不同颜色标注的图形报告)。

CONTURA G3采用了蔡司新的核心测量技术,带来超灵活的测量体验,是您现代化生产过程中的质量保证。

其他机型可参考网站:http://www.cmm-yosoar.com/about/?5.html
