友硕学堂:一些有关三坐标测头的选购知识

2015-01-27 13:16:41 点击: 来自:

    三坐标如今坚实的技术基础,高稳定性以及它的便利性等的点使人们对三坐标格外关注,下面教你如何选购三坐标测头。
    三坐标测量仪测头的几点选购技巧,测头是测量机触测被测零件的发讯开关,它是坐标测量机的关键部件,测头精度的高低决定了测量机的测量重复性。此外,不同零件需要选择不同功能的测头进行测量。

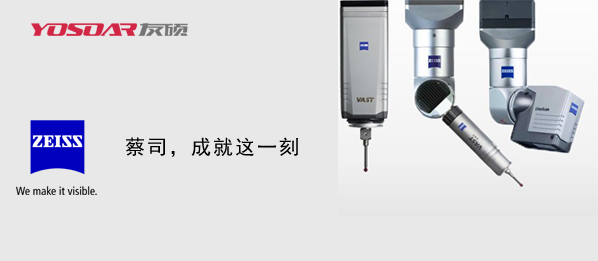

蔡司测头


     测头可分为接触式和非接触式(激光等类型)。目前主要用接触式测头,接触式测头又可分为开关式(触发式或动态发讯式)与扫描式(比例式或静态发讯式)两大类。
    扫描式测头实质上相当于X、Y、Z个方向皆为差动电感测微仪,X、Y、Z三个方向的运动是靠三个方向的平行片簧支撑,是无间隙转动,测头的偏移量由线性电感器测出。扫描式测头主要用来对复杂的曲线曲面实现测量。
    非接触测头主要分为激光扫描测头和视频测头两种。
    激光扫描测头主要用于实现较软材料或一些特征表面进行非接触测量。测头在距离检测工件一定距离(比如50mm),在其聚焦点!5mm范围内进行测量,采点速率在200点/秒以上。通过对大量采集数据的平均处理功能而获得较高的精度。
    视频测头进一步提高了测量机的应用,使得许多过去采用非接触测量无法完成的任务得以完成。一些诸如印刷线路板、触发器、垫片或直径小于0.1mm的孔可采用视频测头进行测量。操作者可将检测工件表面放大50倍以上,采用标准的或可变换的镜头实现对细小工件的测量。
    如何选购三坐标测量仪测头?以下就如何进行触发和扫描测头提出建议:
    什么时侯用触发式测头?
    1.零件所被关注的是尺寸(如小的螺纹底孔)、间距或位置,而并不强调其形状误差(如定位销孔);
    2.或你确信你所用的加工设备有能加工出形状足够好的零件,而注意力主要放在尺寸和位置精度时,接触式触发测量是合适的,特别是由于对离散点的测量;
    3.触发式测头比扫描测头快,触发测头体积较小当测量空间狭窄时测头易于接近零件;
    4.一般来讲触发式测头使用及维修成本较低;
在机械工业中有大量的几何量测量,所关注的仅是零件的尺寸及位置,所以目前市场上的大部分测量机,特别是中等精度测量机,仍然使用接触式触发测头。
