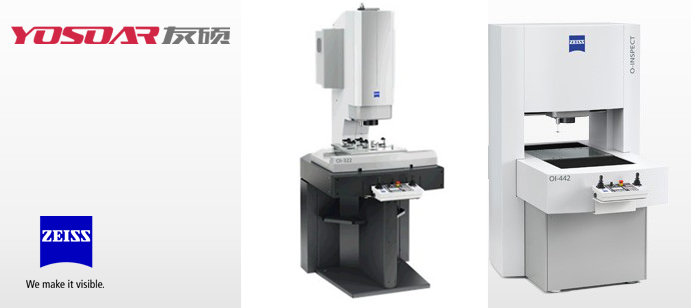

蔡司O-INSPECT-你值得拥有

O-INSPECT复合式测量技术

    O-INSPECT综合了最佳的测量技术与光学技术：除了接触时测量系统之外，本测量仪器还具有光学传感器。O-INSPECT是在塑料工业、医疗和电子及精良机械应用中的最佳方案，特别是在快速和大批量以高精度测量零部件时。

重要特征
久经考验的结构设计
•桥式测量机带有固定龙门架和可行进工作台
•所有方向都可装载工件
级基本配置
•配有多功能传感器的标准配置
•集VAST接触式扫描和光学测量于一体
四合一
O-INSPECT可以实现一机多用、实现最佳组合
•投影仪
•坐标测量机
•轮廓仪
•显微镜
机器技术
可靠的驱动技术
•所有轴上使用精密滚柱轴承
•高动态的驱动与自动驱动监控
•导向误差补偿 （CAA计算机辅助精度修正)
非常适合装备于在线测量
•全封导轨
•集成的减震系统
探头
ZEISS Discovery变焦镜头
•具影像处理功能的光学2D CCD传感器
•ZEISS镜头的光学系统
•变焦镜头12X，视场范围（mm):0.8x0.6-9.8x7.3
•全面的照明系统:16段独一无二的红光/蓝光环形灯，迷你环形光。独特的同轴光和背光，还设计了激光指示器用于判断工件位置。
扫描探头VAST XXT
•被动扫描探头用于单点触发和扫描
•探头装夹用于CNC数控更换探头
•侧向探针达到40mm，探针共有三个方向

选项
ZEISS Discovery变焦镜头
•白光探头用于光学采集工件三维形貌
•转台支持水平或垂直放置，是测量回转对称及柱状产品的理想选择
•多种工作平台，应对各种任务
尺寸
测量范围 X x Y x Z [mm]
400 x 400 x 200
300 x 200 x200
长度测量误差（µm）：1.7 + L/250*起
*－L=测量长度以mm为单位
－根据设备规格、所配探头及使用环境不同，精度有所不同
软件
信赖源自所见——可视化软件Calypso
•所有操作和测量过程都在同一软件Calypso内完成
•无论用接触式探头还是光学探头获得的数据，都能在同一视图内清晰显示。测量结果和误差更可以显示在同一份报告内。
传感系统
真正的3D 测量 VAST XXT 扫描传感器
O-INSPECT 配备灵活、快速及高精度的VAST
XXT 接触式连续扫描传感器，不仅可实现单点测
量，更可高精确测量各类形状误差。
