蔡司分享-神奇的在线光学测量:变抽检为全检

2015-04-13 08:32:35 点击: 来自:企划编辑

随着人们生活水平的提高,汽车已经逐渐成为家庭的必备品,但是如果说您所购买的汽车在出厂前不幸没有被抽检到的话,您还能淡定吗?还好,有了ZEISS 3D在线测量技术的帮助,上海大众汽车有限公司已经做到了车辆出厂前的每车必检,从而确保了出厂汽车零缺陷。

蔡司三坐标

变抽检为全检
随着国内这几年汽车市场爆发式的发展,各个车企的产量也是逐年递增。作为国内领军企业之一的上海大众来说,几乎一分钟下线一辆车,如果还是依靠传统的离线抽检方式(每班次抽检一个零件然后送到三坐标进行测量,等到出结果再反馈回来至少要8个小时),如果产品质量合格还好,如果某个零件或者装配出现了问题,试想8个小时要有多少辆下线的车辆将被召回!
“‘质量是上海大众的生命。’这是上海大众人一直遵循的理念。纵然下线的这些车还没有出厂交给用户,其召回返修的损失也是难以估量啊。”上海大众汽车有限公司规划主管雷金波先生如是说,“好在现在我们有了以ZEISS为主的3D在线光学测量系统的帮助,帮助我们避免了抽检的尴尬与无奈,而实现了每车下线前的必检,从而保证了下线车辆的品质安全。”
高柔性
在采用现代意义的在线光学自动测量技术之前,与国内其它汽车制造厂商一样上海大众一直也是采用离线抽样测量的方式,虽然早在2000年左右也曾经尝试过引进视觉非接触式在线测量技术,但当时的技术是采用固定式的激光测头,待检测的车身需要运过去测量,所以率和适用性大打折扣,并没有普及开来。
“上海大众的在线光学测量技术是从2008年开始的,当时我去德国大众集团总部参观学习,这个技术在德国大众工厂已经成熟了。回来后我就写了相关技术报告,上海大众高层也十分重视这个事情,很快就批了专项资金进行试验。从此拉开了上海大众在线光学测量技术的序幕。”作为上海大众在线光学测量技术项目的主要负责人雷金波先生介绍说。

蔡司光学测量


但是据了解德国大众集团当时使用的在线测量技术主要手段是在多个工位使用框架结构固定众多传感器,每个测量传感器在一个位置测量一个尺寸特征点。通常情况下,一个车身地板尺寸和白车身大约总共要测500多个点,“如果我们要照搬德国大众集团的方式,就需要大量昂贵的测量传感器,不仅价格不菲,而且由于传感器位置是固定的,导致测量系统柔性差,不能测量后续共线生产车型的尺寸特在点,且容易形成测量区域死角等问题。”雷金波分析说,“所以我们就想根据自己的情况尝试打造一条投资较少、柔性更高、自动化程度更高的在线测量解决方案。”
经过多方研究论证,结合车身焊接柔性线的经验,雷金波所在的团队考虑使用机器人携带测量传感器快速移动测量特征点。这样不仅解决了一个测量传感器利用率低的问题,还可以减少测量设备占地面积和投资。

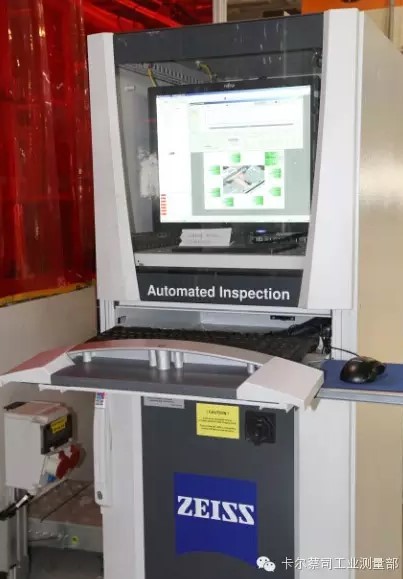

“从初的每条生产线配备两个工位测量,发展至后来标准的四工位测量,乃至多7工位测量,上海大众现在已经完全熟练掌握了在线光学测量技术。”雷金波先生介绍道:“每个工位配备四台机械手,每个机械手装备有一个3D 几何光学传感器,再配上一个在线光学测量系统控制柜,一个高柔性的在线光学测量系统就完成了。”
现如今在上海大众8个工厂里,共有4条生产线13个工位采用了ZEISS的在线光学测量解决方案。其配备的测头均为ZEISS 3D Coded Bolt Sense几何光学传感器。这是ZEISS专为灵活在线测量而开发的,特别适合密车身建构、零件装配、检测装配和焊接过程以及辨识位置和零件定位任务。

高效率
上海大众所采用的ZEISS 3D Coded Bolt Sense几何光学传感器测量一个点的时间为2.5-3.5 秒,在加上机器人的动作传感器测量时间为0.4-1.0 秒,采用在线光学测量技术对白车身尺寸快速测量的整体时间不超过5分钟,与传统的离线测量(三坐标测量或白光测量)相比,测量时间减少了90%以上。“而且无需人员参与,通过自动实时反馈测量结果和识别车身的功能尺寸状况,进行多级别预警。”雷金波介绍说,“并且远程办公网络终可实时查看每一台的测量数据,实时监控车身质量。”
ZEISS 3D Coded Bolt Sense的测量度为0.1 mm,虽然还有机器人运动、温度以及震动等多方面原因,但是终的自动测量度能达到±0.2mm,与三坐标的对比测量偏差92%的测点在±0.3mm以内,也完全可以满足白车身测量标准了。
毫无疑问,借助于ZEISS在线光学测量解决方案,不仅能满足白车身的在线测量要求,而且根据实时测量数据,可以快速调整设备状态,减少了试生产阶段车身数据,缩短产品生产起步和质量化时间从而加快产品成熟周期。

节省投资
看到新兴的在线光学测量技术如此高效、高柔性,也许有人会说,如此先进的解决方案与传统的测量方式相比一定价格不菲吧。“很显然这是对高科技的误解。”对此雷金波给我们算了一笔账:
按照传统的测量方式,每个车型的测量需要配备三台三坐标测量机,每台三坐标测量机的价格约为450万人民币,此外每台三坐标测量机还需要配备一套辅助测量支架约为350万人民币,而且至少还需要一个测量工人。但是采用ZEISS的在线光学测量技术,一个工位的所有投入约为300万人民币左右,以四个工位的标准配置来看也不过1200万人民币左右,但是却至少可以减少一台三坐标及辅助设备和人工成本。此外由于在线测量不会占用额外的空间,无需单独搭建要求苛刻的测量室,对于节省空间来说也是显而易见的。
“况且ZEISS的在线光学测量方案是柔性的,不会因车型改变而增加额外成本,但是三坐标测量就不同了。”雷金波总结说,“所以很显然,与传统的抽检相比,在线光学测量技术可以说是一次投资、多次使用且高柔性。从而帮助上海大众在各个环节中很好的实现了‘不制造尺寸缺陷、不接受尺寸缺陷以及不传递尺寸缺陷’的梦想,从而保证每一个零件、每一辆正常的良质量,给用户一个安全的承诺。”

(详情:www.cmm-yosoar.com       @ALVA)
