三坐标测量机测头校正时要注意哪些问题?蔡司技术文献支持

2015-06-23 09:26:43 点击: 来自:

三坐标测量机测头校正时要注意的问题测针校正后的“校正直径”小于名义值,不会影响三坐标测量机的测量精度。相反,还会对触测的延时和测针的变形起到补偿的作用,因为我们在三坐标测量机测量过程中测量软件对测针宝石球半径的修正(把测针宝石球中心点的坐标换算到触测点的坐标),使用的是“校正直径”而不是名义直径。

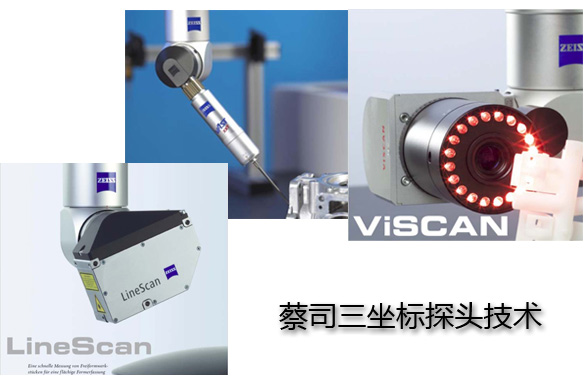

蔡司三坐标测头

  在进行三坐标测量机测头校正时,应该注意以下问题: (1)测座、测头(传感器)、加长杆、测针、标准球要安装可靠、牢固,不能松动,有间隙。检查了安装的测针、标准球是否牢固后,要擦拭测针和标准球上的手印和污渍,保持测针和标准球清洁。 (2)校正测头时,测量速度应与测量时的速度一致。注意观察校正后测针的直径(是否与以前同样长度时的校正结果有大偏差)和校正时的形状误差。如果有很大变化,则要查找原因或清洁标准球和测针。

  重复进行2至3次校正,观察其结果的重复程度。检查了测头、测针、标准球是否安装牢固,同时也检查了机器的工作状态。 (3)当需要进行多个测头角度、位置或不同测针长度的测头校正时,校正后一定要检查校正效果(准确性)。方法是:全部定义的测头校正后,使用测球功能,用校正后的全部测头依次测量标准球,观察球心坐标的变化,如果有1至2个微米变化,是正常的。如果变化比较大,则要检查测座、测头、加长杆、测针、标准球的安装是否有牢固,这是造成这种现象的重要原因。 (4)更换测(不同的软件方法不同),因为测针长度是测头自动校正的重要参数,如果出现错误,会造成测针的非正常碰撞,轻者碰坏测针,重则造成测头损坏。一定要注意。 (5)正确输入标准球直径。

  从以上所述的校正测头的原理中可以得知,标准球直径值直接影响测针宝石球直径的校正值。虽然这是一个“小概率事件”,但是对初学者来说,这是可能发生的。测头校正是测量过程中的重要环节,在校正中产生的误差将加入到测量结果中,尤其是使用组合测头(多测头角度、位置和测针长度)时,校正的准确性特别重要。当发现问题再重新检查测头校正的效果,会浪费宝贵的时间和增加大量的工作量。



蔡司三坐标代理--昆山友硕(www.cmm-yosoar.com)ALVA       转载请注明
