蔡司三坐标测量机量程与精度统计表

2015-07-22 09:25:12 点击: 来自:企划编辑

品牌:卡尔•蔡司


技术支持:蔡司授权经销商—昆山友硕
机型分类:桥式测量机;在线测量机;光学测量;

简介:三坐标测量仪的选择首先要根据测量工件的属性进行定位,那么首要确定是工件大小和测量精度。那么表中统计的是蔡司三坐标测量仪部分机型的量程与精度数据。

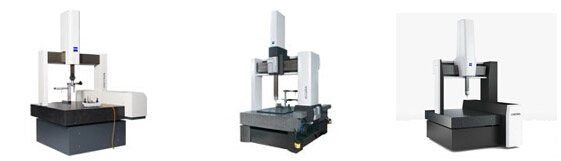

桥式测量机:

蔡司桥式测量机

机型 量程
(X*Y*Z 单位:mm) 精度
(单位:μm 、mm)
新型SPECTRUM (500~700)*(500~100)*(500~600)
1000*(1200~1600)*600 长度测量误差:2.1+L/250*起
NEW CONTURA 700*(700~1000)*600
900*(1200~1600)*800
100*(1200~1600)*600
1200*(1800~2400)*1000 长度测量误差:1.5+L/350*起
全新ACCURA 900*(1200~1600)*800
1200*(1800~4200)*1000
1600*(2400~4200)*1000
2000*(2400~4200)*1000
2000*(2400~4200)*1500 长度测量误差:1.2+L/350*起
MICURA 500*500*500 长度测量误差:0.7+L/400*起
PRISMO 700*900*(500~650)
900*(1200~2400)*650
1200*(1800~4200)*1000
1600*(2400~4200)*1000
1600*(2400~4200)*1400 长度测量误差:0.5+L/500*起

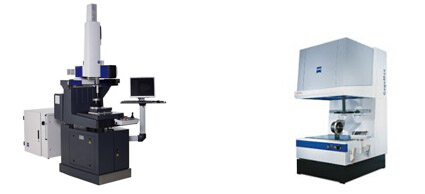

在线测量机:

蔡司在线测量机

机型 量程
(X*Y*Z 单位:mm) 精度
(单位:μm 、mm)
GageMax navigator 750*500*500 工作环境:15~40℃
长度测量误差:1.9+L/300*起
DuraMax 500*500*500 工作环境:18~30℃
长度测量误差:2.4+L/300*起

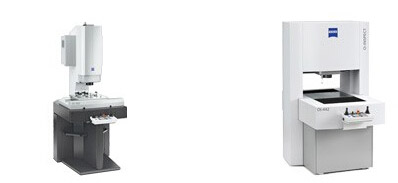

光学测量:

蔡司光学测量仪

机型 量程
(X*Y*Z 单位:mm) 精度
(单位:μm 、mm)
O-INSPECT 322 400*400*200
300*200*200 长度测量误差:1.7+L/250*起
O-INSPECT 422 400*400*200
300*200*200 长度测量误差:1.7+L/250*起

所有机型根据设备的规格、所配探头及使用环境,精度有所不同,表中精度为初始值参考。



更多机型的量程参数和精度可参考:http://www.cmm-yosoar.com/about/?5.html
