三坐标基础认知与六个良好测量实践的原则

2015-08-04 10:41:53 点击: 来自:

三坐标测量机是60年代后期发展起来的一种高效的新型精密测量设备,目前被广泛应用于机械、电子、汽车、飞机等工业部门,它不仅用于测量各种机械零件、模具等的形状尺寸、孔位、孔中心距以及各种形状的轮廓,特别适用于测量带有空间曲面的工件。由于三坐标测量机具有高准确度、高效率、测量范围大的优点,已成为几何量测量仪器的一个主要发展方向。
三坐标测量机的测量过程,是由测头通过三个坐标轴导轨在三个空间方向自由移动实现的,在测量范围内可到达任意一个测点。三个轴的测量系统可以测出测点在X,Y,Z三个方向上的精确坐标位置。根据被测几何型面上若干个测点的坐标值即可计算出待测的几何尺寸和形位误差。另外,在测量工作台上,还可以配置绕Z 轴旋转的分度转台和绕X 轴旋转的带顶尖座的分度头,以方便螺纹、齿轮、凸轮等的测量。

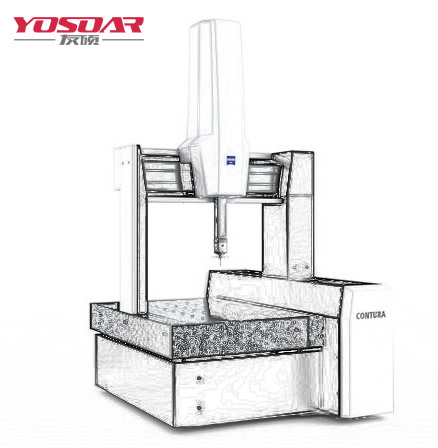

 三坐标测量仪

正确的测量:测量仅应当满足已经协议的并且进行了很好定义的要求。
正确的工具:应当采用合适的设备和方法进行测量,这些都经过论证并适合于工作的目的。
正确的人员:测量人员应当是能胜任工作的、合格的和了解所要做工作重要程度的。
定期的回顾:应当既有内部的,亦有独立的部门对所有测量设施和过程的技术性能作出评估。
论证的一致性:在一个地方测量应当与在其他地方进行测量一致。
正确的过程:所有的测量的过程应当经深思熟虑并与国家或国际标准相一致。

本文由蔡司三坐标授权代理昆山友硕编辑整理(文/alva),转载请注明出处www.cmm-yosoar.com
