蔡司三座标测量之形状偏差颜色偏差输出

2017-01-04 15:21:19 点击: 来自:

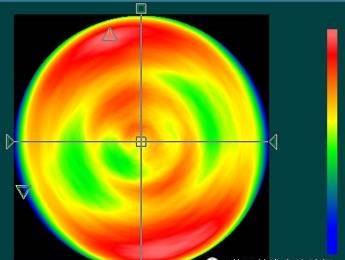

 在日常工作中,会遇到多种多样的检测设备报告。例如下面显示的偏差报告,通过颜色来区分不同范围偏差。

蔡司三座标测量

这种样式的报告输出的前提:测量表面分布足够实测点。

因此采用光学探头设备(激光扫描)或者CT设备(断层扫描),可以非常简单就完成这个工作。



那么在接触式三坐标上能否实现类似的报告输出?

答案是肯定的。不过希望大家可以理解,需要一定的设置以及条件才能实现

第一 产品表面没有很小或很尖的形状,保证红宝石测针可以顺利采集数据

第二 产品表面打点的分布要满足一定密度并尽量均匀分布

第三  软件进行合理设置

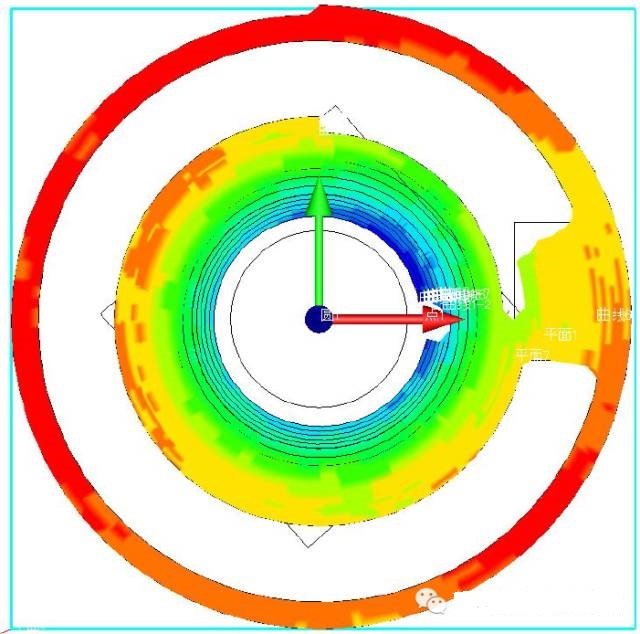

下图是在Calypso中测量平面度输出的图形报告

1 空白部分,非平面,因此没有检测(如果光学或者CT,这部分就可以显示偏差)

2 平面大小5cmm*5cmm 左右,当前点数接近8000

3 平面检测由几部分平面组成,再通过“回叫元素点”完成整体平面拼接

蔡司三座标测量

准备条件:

1 颜色偏差报告(标配)

2 回叫元素点功能(标配)



现在我们以上图平面为例(其他几何元素,圆柱,圆锥以及曲面使用方法类似)

Calypso软件中操作示意:

1 建立基本坐标系

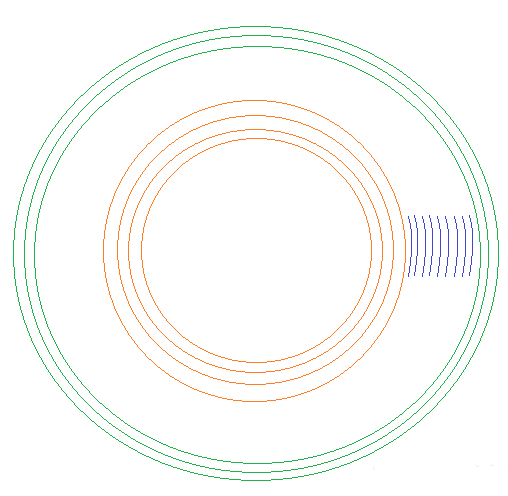

2 定义若干平面并设置合理策略(当前扫描路径间距0.5)

蔡司三座标测量

3 输出平面度特性,设置公差。

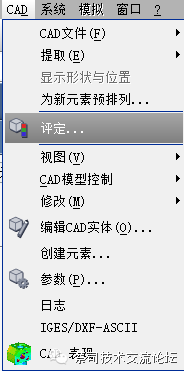

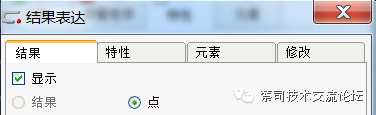

a 菜单:CAD-评定。其中“结果”标签 - 勾选“显示”

蔡司三座标测量

蔡司三座标测量
蔡司三座标测量

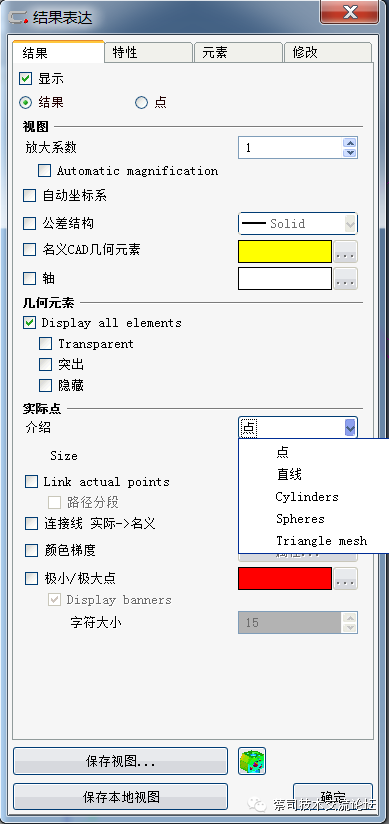

b “介绍”- Triangle mesh

蔡司三座标测量

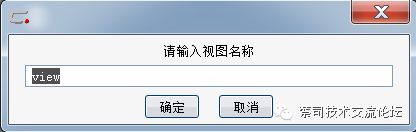

c 点击“保存视图...” - 定义视图名称(自定义名称)



d 自动保存输出pdf报告

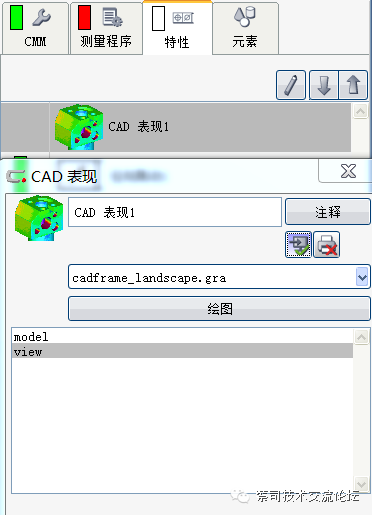

i  点击特性 - 双击打开“CAD 表现1”

ii 勾选界面右上角报告图形按钮

如果有多个视图特性输出,CAD表现2,CAD表现3,...;也可以重命名特性

蔡司三座标测量

上述操作完成后,形状度就可以输出颜色偏差报告图

注意:因为点数较多,打开速度会较慢


说明:

1 Calypso 4.4版本之前,没有这项功能

2 不同版本的界面会有差异,功能也会有所不同

3 当前图片取自Calypso2015版本
