每日一分钟三坐标相关,入行如此简单!
大家好,今日小编跟大家分享下,蔡司三坐标测量机CMM的测量方式分类有哪些?
三坐标测量机(CMM)的测量方式常见三大分类:
1. 接触式测量方式
2. 非接触式测量方式
3. 接触与非接触并用式测量的测量方式
其中接触测量方式应用范围最为广泛,常用于机加工产品、压制成型产品、金属膜等测量。为了分析工件加工数据,或为逆向工程提供工件原始信息,经常需要用三坐标测量机对被测工件表面进行数据点扫描。

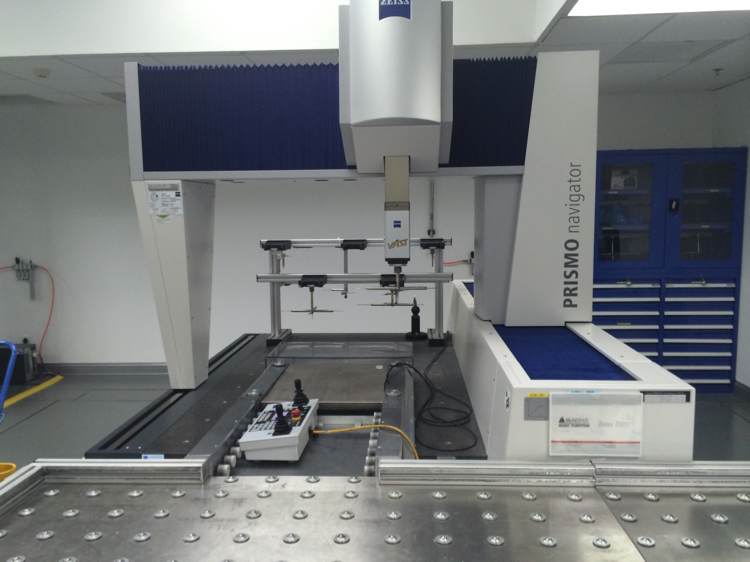

小编在此以蔡司三坐标的FOUNCTION-PRO型三坐标测量机为例,简单介绍下三坐标测量机的几种常用扫描方法
三坐标测量机的扫描操作是应用PC DMIS程序在被测物体表面的特定区域内进行数据点采集,该区域可以是一条线、一个面片、零件的一个截面、零件的曲线或距边缘一定距离的周线等。扫描类型与测量模式、测头类型以及是否有CAD文件等有关,控制屏幕上的“扫描”(Scan)选项由状态按钮(手动/DCC)决定。
采用DCC方式测量,又有CAD文件,则可供选用的扫描方式有“开线”(Open Linear)、“闭线”(Closed Linear)、“面片”(Patch)、“截面”(Section)和“周线”(Perimeter)扫描;
采用DCC方式测量,而只有线框型CAD文件,则可选用“开线”(Open Linear)、“闭线”(Closed Linear)和“面片”(Patch)扫描方式;若采用手动测量模式,则只能使用基本的“手动触发扫描”(Manul TTP Scan)方式;
采用手动测量方式并使用刚性测头,则可用选项为“固定间隔”(Fixed Delta)、“变化间隔”(Variable Delta)、“时间间隔”(Time Delta)和“主体轴向扫描”(Body Axis Scan)方式。
今天蔡司三坐标测量机CMM的测量方式分类小编就介绍到此了,如果讲的太多,大家也很难消化,如果有不懂的,可以到我们的蔡司代理官方网站www.cmm-yosoar.com,上面有在线工程师,可以提供咨询。咨询不要钱,不用担心,哈哈,学习紧张乐一下。
本文由蔡司三坐标代理商友硕新材料Aron编辑整理,希望可以对大家有帮助!
