三坐标科普4期：ZEISS三坐标开线扫描是什么意思？

每日一分钟三坐标相关，入行如此简单！

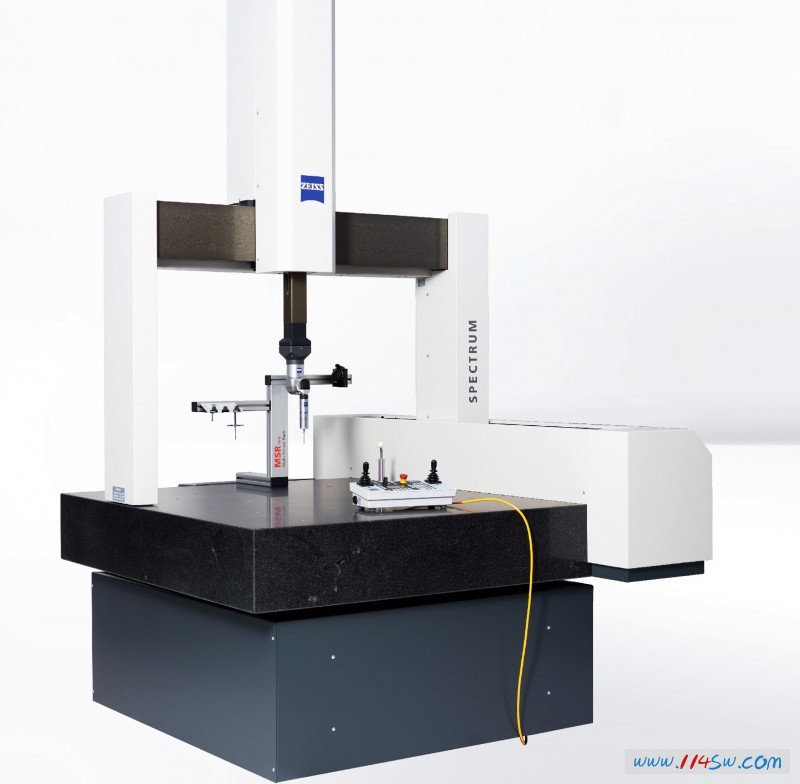

大家好，今日小编跟大家分享下，ZEISS三坐标开线扫面是什么意思？

首先要在DCC状态下，进入“功能”(Utility)菜单选取“扫描”(Scan)选项后可供选择的五种扫描方式，当然今天我们讲的是三坐标的开线扫描，大家就选择这个就可以了。

ZEISS三坐标开线扫描英文是Open Linear Scan，开线扫描是最基本的扫描方式。

测头从起始点开始，沿一定方向并按预定步长进行扫描，直至终止点。为了方便大家记忆，开线扫描你通俗理解就是可分为有、无CAD模型两种情况。

(1)       ZEISS三坐标开线扫描无CAD模型情况下：

如被测工件无CAD模型，首先输入边界点(Boundary Points)的名义值。打开对话框中的“边界点”选项后，先点击“1”，输入扫描起始点数据；然后双击“D”，输入方向点(表示扫描方向的坐标点)的新的X、Y、Z坐标值；最后双击“2”，输入扫描终点数据。

第二项输入步长。在“扫描”对话框(Scan Dialog)中“方向1技术”(Direction 1 Tech)栏中的“最大”(Max Inc)栏中输入一个新步长值。

最后检查设定的方向矢量是否正确，该矢量定义了扫描开始后第一测量点表面的法矢、截面以及扫描结束前最后一点的表面法矢。当所有数据输入完成后点击“创建”。

(2)ZEISS三坐标开线扫描有CAD模型情况下

如被测工件有CAD模型，开始扫描时用鼠标左键点击CAD模型的相应表面，PC DMIS程序将在CAD模型上生成一点并加标志“1”表示为扫描起始点；然后点击下一点定义扫描方向；最后点击终点(或边界点)并标志为“2”。在“1”和“2”之间连线。对于每一所选点，PC DMIS已在对话框中输入相应坐标值及矢量。确定步长及其它选项(如安全平面、单点等)后，点击“测量”，然后点击“创建”。

今天ZEISS三坐标开线扫描有CAD情况下和无CAD情况下，小编就简单介绍到此了，今天分享的内容是有些难的，需要理论和实践结合才行。如果有不懂的，可以到我们的蔡司代理官方网站www.cmm-yosoar.com，上面有在线工程师，可以提供咨询。另外我们在昆山城西有个三坐标测量实验基地，里面有几台大型的蔡司三坐标测量仪器，大家有空可以去看看体验一下。
