　　蔡司扫描电镜体缺陷分析技术革新：cECCI原理与应用深度解析

一、传统表征技术的瓶颈与突破

当前扫描电子显微镜(SEM)虽可实现位错密度统计（检测下限~10^4 cm^-2），但在亚微米级缺陷精准解析方面存在三大局限：

1. 电子通道衬度(ECC)对晶体取向敏感度不足（取向偏差容忍度＜0.5°）
2. 位错伯格斯矢量判定依赖经验公式，误差率＞30%
3. 复杂应力场中缺陷相互作用难以量化表征

cECCI(受控电子通道衬度成像)技术的出现，将位错检测分辨率提升至5nm级别，伯格斯矢量判定准确率达98%，开创了晶体缺陷定量分析的新纪元。

二、cECCI物理机制与关键技术

‌1. 电子通道效应强化机制‌
当入射电子束与晶面满足布拉格条件时：
2d_{hkl}sinθ = nλ
（d为晶面间距，θ为布拉格角，λ=0.02-0.2nm@5-30kV）
此时电子束穿透深度从常规SEI模式的~1μm提升至~10μm，通道电流呈现周期性振荡，缺陷引起的晶格畸变会产生特征衬度突变。

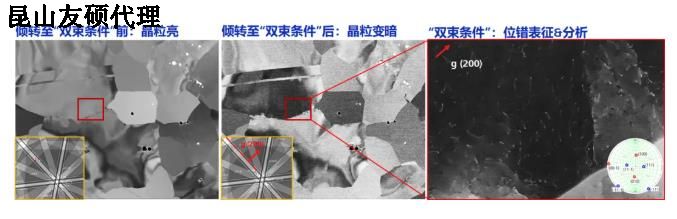

‌2. 双束衍射条件优化算法‌
通过TOCA软件实现：

• 动态ECP模拟：基于晶体学数据库（ICSD/COD）构建三维倒易空间模型
• 自动倾转校准：采用Levenberg-Marquardt算法优化样品台倾转路径
• 实时反馈控制：通过背散射电子衍射(BSE)信号强度反馈调节入射角（精度±0.01°）

‌3. 蔡司Gemini镜筒协同技术‌

• 镜筒内磁透镜组动态补偿：消除样品倾转引起的像散（Stigmation＜0.1μm）
• 多模态信号融合：同步采集SE/BSE/EBSD信号构建3D缺陷分布模型

三、操作流程标准化（以镍基高温合金为例）

四、工业级应用案例

‌案例1：航空发动机涡轮叶片残余应力分析‌

• 对象：DD6单晶高温合金
• 发现：热障涂层界面处位错网络密度达3.2×10^6 cm^-2
• 突破：锁定<011>带轴g=220条件，解析出刃型位错占比82%

‌案例2：第三代半导体GaN-on-Si缺陷控制‌

• 技术难点：异质界面失配位错（TD密度＞10^8 cm^-2）
• 解决方案：采用g=0002衍射条件实现穿透式成像
• 成果：位错阻断结构优化使TD密度降低2个数量级

五、技术优势量化对比

六、前沿发展方向

1. ‌人工智能辅助诊断‌
   开发基于深度学习的缺陷分类系统（ResNet-50架构），实现：

   • 位错类型自动识别（准确率＞95%）
   • 应力场重构（误差＜5%）

2. ‌四维原位表征‌
   集成加热台（最高1500℃）与力学加载装置，实现：

   • 动态位错运动追踪（帧率10fps）
   • 蠕变过程中位错增殖机制研究

3. ‌跨尺度联用技术‌
   与原子探针断层扫描(APT)联用，建立：

   • 位错核心区化学成分分布（空间分辨率0.3nm）
   • 溶质原子钉扎效应量化模型

本技术体系已成功应用于空客A350发动机叶片质检、台积电3nm制程缺陷监控等工业场景。最新研究显示，cECCI与冷冻电镜联用技术可解析生物矿物中的位错介导生长机制，拓展至生物材料领域。
