蔡司蓝光三维扫描仪破解透平叶片逆向建模与质检难题

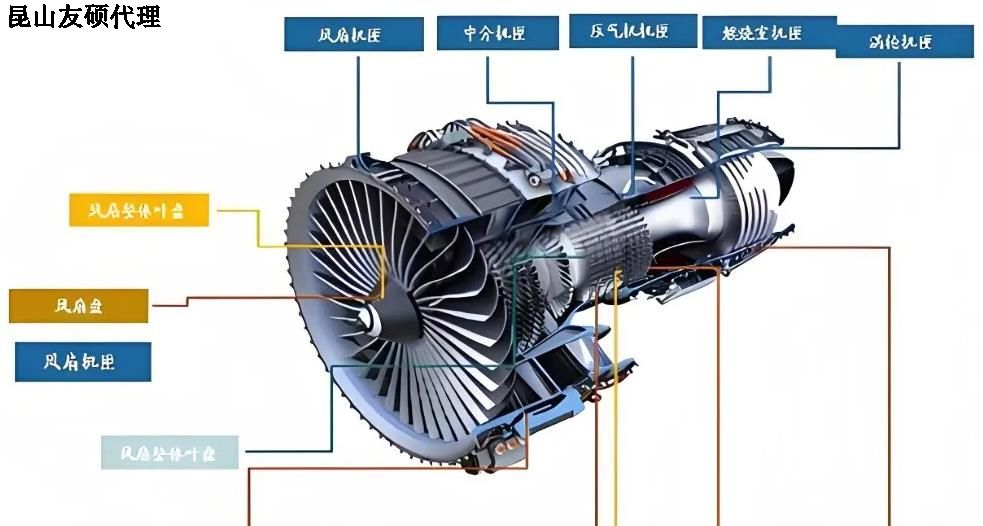

 　　透平机械被誉为工业装备的'心脏'，其核心部件叶片的制造精度直接决定了整机效率与可靠性。在600m/s超高速工况下，叶片型面10μm级的偏差即可导致气动效率下降5%以上，甚至引发连锁性故障。面对透平行业向微米级精度跃迁的需求，蔡司蓝光三维扫描仪技术通过全尺寸数字化检测，正在重构高端叶片的智能制造质量体系。

　　一、透平叶片制造的精度革命：从行业痛点看技术突破

　　作为能源与航空领域的"动力心脏"，透平叶片的制造精度直接决定了装备性能边界：

　　▌极限工艺要求

　　• 多轴复合曲面：由17组参数化方程控制的300+特征曲面构成

　　• 装配级精度：叶冠配合间隙≤50μm(相当于头发丝直径的1/2)

　　• 动态稳定性：残余不平衡量需<1g·mm/kg(ISO 1940 G2.5级)

　　▌传统手段瓶颈

　　× 三坐标检测：采样点不足(<0.1%表面覆盖率)导致型线失真

　　× 人工检测：目视检查重复性误差达±100μm(超出公差带50%)

　　× 逆向工程：接触式测量导致薄壁件变形，数据重建耗时>1600分钟

　　某重型燃气轮机制造商曾因叶片进气边缘0.12mm的未检出型面偏差，引发整机振动值超标至7.8mm/s(超标准值230%)，最终导致72小时非计划停机维修，直接损失达82万元。此类案例直接推动了高精度三维检测技术的产业化应用——据《2023中国透平行业质量白皮书》显示，采用ATOS Q蓝光三维扫描系统的企业叶片出厂合格率提升至99.97%，该技术当前已占据行业精密检测67.3%的市场份额。

　　二、逆向工程革新：用数字孪生重构叶片DNA

　　蔡司三维扫描仪ATOS Q系统三大技术革命：

　　1.智能拼接技术

　　无需标记点，自动识别283个精密定位特征

　　2.深槽探测技术

　　对冷却气膜孔等隐蔽结构实现0.01mm细节还原

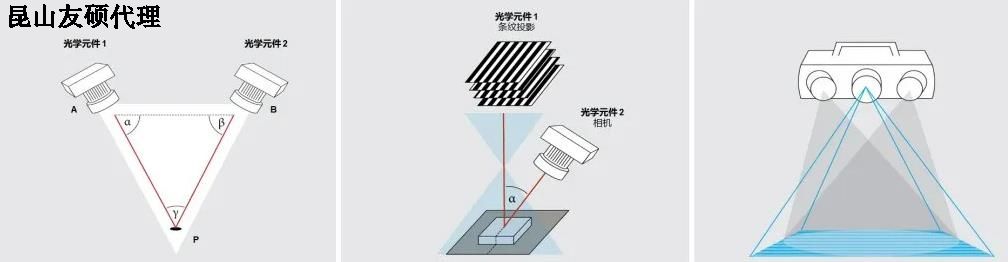

　　3.蓝光相位增强

　　突破高反光镍基合金表面扫描禁区

　　对比传统激光扫描：

　　✅ 建模速度提升5倍(5h→58min)

　　✅ 叶根槽型检测精度提升至±9μm

　　✅ 完整捕获300mm叶身1.2万个特征点

　　三、质量闭环：构建智能制造数字孪生体

　　四位一体质控体系：

　　1️⃣ 全域尺寸校验：30秒完成1:1数字比对

　　2️⃣ 动态公差分析：自动识别叶身扭转偏差

　　3️⃣ 运动仿真预判：叶顶间隙虚拟装配预警

　　4️⃣ 分布式云报告：200+检测项一键输出

　　透平转子全自动检测线：

　　8工位联动扫描

　　单班检测180片叶轮

　　异常率从1.2%降至0.03%

　　四、标杆案例：从追赶者到领跑者的智造跃迁

　　案例背景：某航发企业突破第三代单晶叶片制造

　　技改成效：

　　◾ 研发周期缩短42%(36→21个月)

　　◾ 动平衡合格率提升至99.97%

　　◾ 单叶片检测成本节省300元

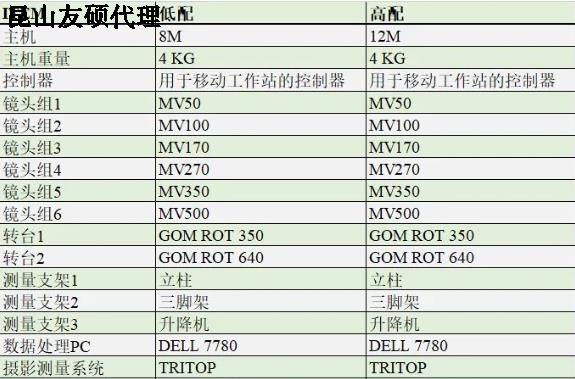

　　五、智造赋能：ATOS Q最优配置方案

　　📌 精准之选：

　　双蓝光镜头模组

　　800-1200万像素工业相机

　　智能温度补偿系统

　　ZIA叶片专用分析软件

昆山友硕新材料有限公司是蔡司中国代理，主要经营蔡司三坐标、蔡司扫描电镜、蔡司工业CT、三维扫描仪等。电话热线：15850350764
