蔡司扫描电镜FIB+X射线显微镜xrm联用助力电池微观研究

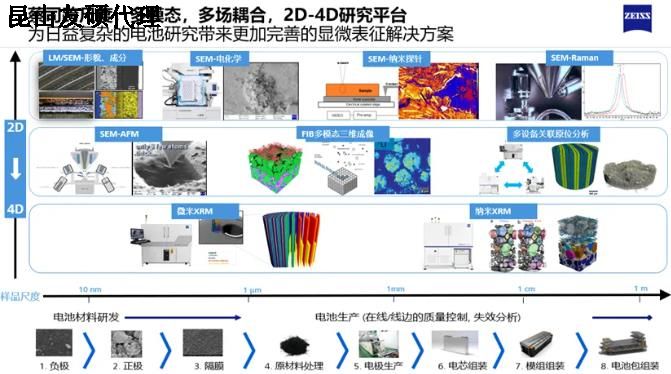

 　　电池作为新能源时代的核心，其内部结构的精密与复杂程度远超想象，电池的微观结构直接影响着电池性能和安全性。从电极堆叠、封装结构的宏观尺度，到电极颗粒、孔隙分布的微观尺度，再到材料晶界、界面反应的纳米尺度，显微表征如何才能面面俱到?蔡司跨尺度、多模态、多场耦合、从2D到4D的显微表征解决方案给出了答案。

　　Versa + Ultra双剑合璧：

　　无损解析电极材料本征特性

　　传统方法如切片检测会破坏样本，而普通显微镜只能观察表面。如何实现“无损、三维、多尺度”成像?

　　X射线显微镜是电池研究的有利工具，从亚微米尺度(VersaXRM系列)到纳米尺度(Ultra系列)，实现样品内部结构观察。

　　在石墨负极研究中，蔡司X射线显微镜 VersaXRM 系列以 0.5μm分辨率获取电极整体结构，发现活性物质颗粒最大费雷特直径达63μm。随后将完整样品转移至蔡司 X 射线显微镜 Xradia Ultra 系列进行纳米 CT 扫描，空间分辨率提升至50nm，成功识别出传统 CT 难以捕捉的百纳米级孔隙网络。对比分析显示：大孔结构在两种分辨率下均可呈现，而<1μm的孔隙仅在纳米CT中显现，这对评估锂离子传输路径至关重要。

　　蔡司X射线显微镜XRM + 蔡司双束扫描电镜LaserFIB跨尺度关联成像：

　　从宏观缺陷到纳米结构

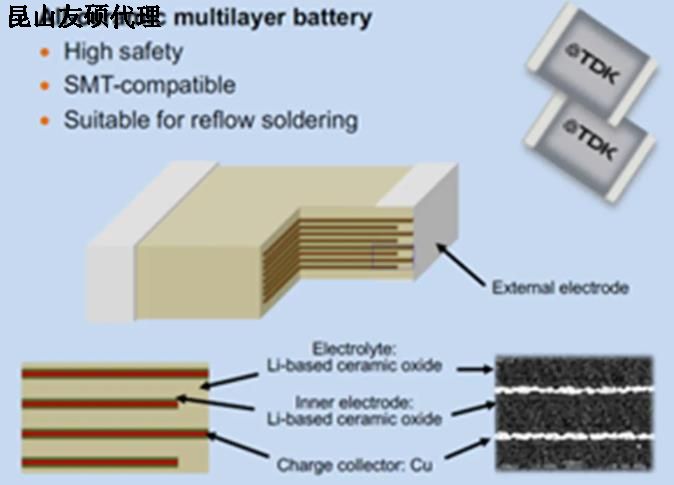

　　在 TDK 全陶瓷固态电池缺陷分析中，首先采用 XRM 对完整电池进行无损扫描，发现电流集流体内部存在 12μm 的深埋缺陷，该缺陷位于表面下约 350μm 处。

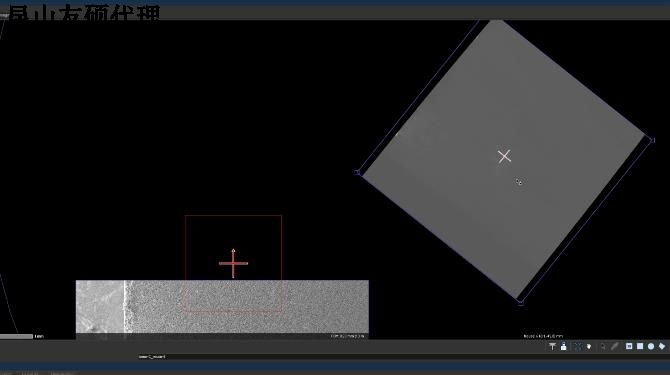

　　使用 ATLAS 3D 软件导入 XRM 数据进行数据匹配，通过激光飞秒切割系统(LaserFIB)精准定位并暴露缺陷区域后，蔡司FIB扫描电镜Crossbeam 系列进行纳米级形貌表征，最终揭示该缺陷由烧结工艺异常导致的微裂纹扩展形成。

　　VersaXRM + LaserFIB + Ultra多设备联用：攻克硅碳负极难题

　　面对硅基负极材料研发瓶颈，可以采用 VersaXRM + LaserFIB + Xradia Ultra 多设备联用策略助力：首先通过 VersaXRM 对厘米级样品进行无损三维成像定位硅颗粒聚集区;指导 FIB/SEM 精准定位并使用 LaserFIB 精准切割获得目标区域，避免"盲人摸象"式取样;随后使用纳米 CT 解析硅颗粒内部裂纹和孔隙分布，同步 FIB-SEM 进行元素面扫分析。数据显示，体积膨胀导致的硅颗粒破裂主要发生在 20-50μm 尺寸区间，该发现为包覆层设计提供了关键依据。

　　随着固态电池、硅基负极等新技术发展，多尺度显微成像联用技术将成为突破性能瓶颈的关键。

　　蔡司创新性结合亚微米CT(VersaXRM系列)、蔡司扫描电镜 Crossbeam系列与纳米CT(Xradia Ultra系列)，构建了覆盖毫米到纳米级别的多尺度分析平台，为下一代高能量密度、高安全性电池研发打开微观世界的大门。
