蔡司X射线显微镜 Xradia CrystalCT强大的功能特点和应用领域

 　　蔡司X射线显微镜 Xradia CrystalCT，是搭建在微米CT上的商业化实验室衍射衬度断层成像(DCT)系统，为工业和科研实验室实现各种金属和合金、增材制造、陶瓷和药物样品等多晶材料的三维晶体学成像提供解决方案。该技术能同时获得样品的三维晶体学信息和基于吸收衬度的高分辨率三维成像数据。通过最新的高级数据采集模式，Xradia CrystalCT可实现大样品体区域的无缝数据采集，提高了采集速度和减少了样品准备时间。与传统的破坏性三维晶体学成像方法相比，大体积的无损晶粒成像大幅提高了实验数据体的代表性。同时，Xradia CrystalCT建立在高度成熟稳定的蔡司Xradia Versa平台上，图像质量、稳定性和易用性均属上乘，且具备高效的工作流环境和高通量扫描功能。

　　[产品特点]

　　可测晶粒尺寸20um

　　晶粒取向角分辨率0.1°

　　各种晶型全覆盖

　　样品尺寸可达几个mm

　　基于“黄金角”的高级扫描模式

　　高分辨率微米CT成像可实现高达 500nm体素分辨率的成像，成像空间分辨率达到0.95um

　　可实现大视野CT成像，单次扫描即可对宽度达 140 mm、高度达 93 mm 的大样品进行成像

　　[应用领域]

　　材料科学，如钢铁，合金材料，陶瓷等晶体分析及微观结构断层扫描成像

　　生命科学，如药物晶体分析，或微观结构断层扫描成像

　　地球科学，如橄榄石晶体分析，或微观结构断层扫描成像

　　工业领域，如冶金，太阳能多晶硅板晶体分析，或微观结构断层扫描成像

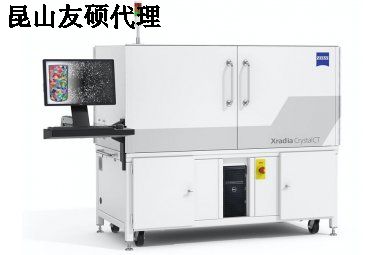

　　蔡司 Xradia CrystalCT

　　蔡司X射线显微镜 Xradia CrystalCT 是您突破性的显微 CT，用于解开样品的晶体学和微观结构秘密。它独特地增强了强大的计算机断层扫描技术，能够揭示晶粒微观结构，改变多晶材料(如金属、增材制造、陶瓷等)的研究方式，从而对材料研究产生更新和更深入的见解。

　　在 3D 中执行晶粒形态的非破坏性映射。

　　表征金属、合金和陶瓷等材料。

　　以更高的通量映射更大的体积和更广泛的样品几何形状。

　　通过突破性的衍射扫描模式推进材料表征和发现。

　　实现卓越的样本代表性，以创建高保真计算模型。

　　强大功能

　　CrystalCT 投影几何示意图。CrystalCT 提供双重模式：吸收对比断层扫描 (ACT) 和衍射对比断层扫描 (DCT)

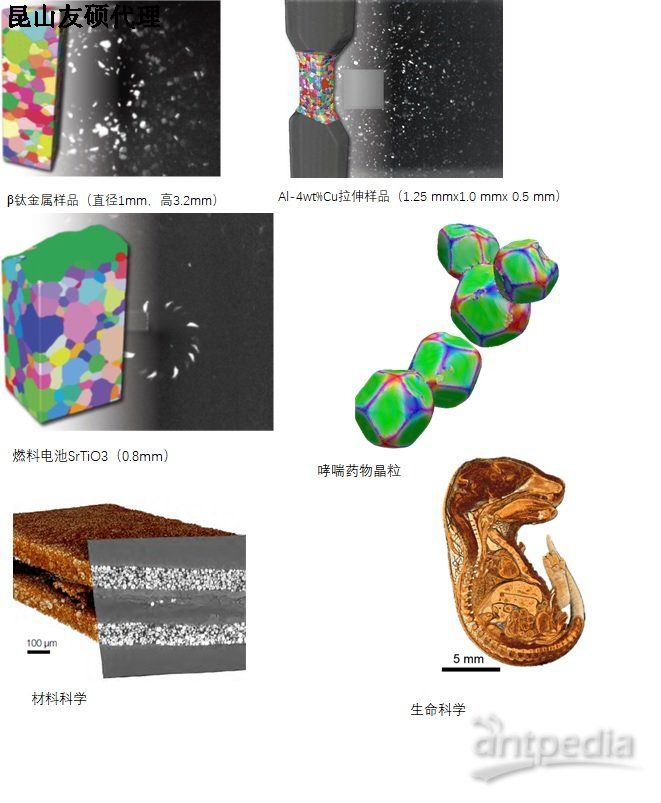

　　具有(长)1.25 mm、(宽)1.0 mm和(厚)0.5 mm的量规截面尺寸的Al-4wt%Cu样品。使用螺旋叶序 HART 扫描的样品。

　　钢筋混凝土试件的定量体积分析。空隙呈现为紫色。

　　DCT 扩大研究范围

　　蔡司研究显微镜解决方案和 Xnovo 技术合作提供革命性的实验室衍射对比断层扫描 (DCT) 功能。使用 3D 晶粒映射，微 CT 上的 DCT 使技术和工业研究实验室能够对单相多晶材料进行成像，涵盖范围广泛的 3D 金属、矿物、陶瓷、半导体和药物样品。专门制造的蔡司 Xradia CrystalCT 结合了精确设计的孔径和光束停止组件，以利用发散的多色 X 射线束照射感兴趣的区域并提高对多晶样品较弱衍射信号的灵敏度。创新的 DCT 采集模式消除了较大样本量的限制，使您能够研究更多样本类型。

　　来自高级衍射扫描模式的卓越样品代表性

　　蔡司 Xradia CrystalCT 通过突破性的衍射扫描模式推进材料表征、建模和发现。

　　提供前所未有的样品代表性。

　　可以扫描更大的样本量。

　　简化不规则/自然样品形状的样品制备和处理。

　　提高速度。

　　解决样本特异性。

　　这些高级模式克服了传统 DCT 数据收集的一些先前挑战，即假设样品 ROI 完全被样品所有旋转角度的孔径视场 (FOV) 照亮。受大自然黄金角的启发，先进的衍射扫描模式提供螺旋叶序模式，以管理各种形状和大小的样品。

　　强大的 MicroCT 平台

　　蔡司利用其强大的 Xradia 技术在 microCT 上提供世界领先的性能。凭借坚固的载物台、灵活的软件控制源/样品/检测器定位以及大型阵列检测器，您可以获得具有一流对比度的高质量、高分辨率扫描。对整个对象或设备进行成像，以在其完整的 3D 环境中显示内部细节。更快的采集速度使您能够在更短的时间内运行样品，从而提高您的生产力和盈利能力。无损 CT 还可以在原位和 4D 研究，以实际了解随时间变化的条件的影响。蔡司 Xradia 成像系统将其经过验证的硬件架构与最先进的稳定性和漂移补偿功能相结合。正是由于这个著名平台的卓越稳定性，CrystalCT 始终超越人们对 microCT 所能实现的理解。

　　更好的图像质量，更高的吞吐量

　　Advanced Reconstruction Toolbox (ART) 在您的蔡司 Xradia 3D X 射线显微镜 (XRM) 或 microCT 上引入了人工智能 (AI) 驱动的重建技术。对 X 射线物理和应用的深刻理解使您能够以新的和创新的方式解决一些最困难的成像挑战。

　　了解如何使用 OptiRecon(DeepRecon 和 PhaseEvolve 的两个变体，ART 的独特模块)在不牺牲分辨率的情况下提高数据采集和重建速度以及图像质量。

　　使用高级重建工具箱，您可以：

　　改进数据收集和分析，以做出准确和更快的决策

　　大幅提升画质

　　在广泛的样本类别上实现卓越的内部断层扫描或吞吐量

　　通过改进的噪声对比度显示细微差别

　　将需要重复工作流程的样本类的速度提高一个数量级

　　原位实验

　　推动科学进步的极限

　　蔡司 Xradia X 射线系统为从高压流通池到拉伸、压缩和热阶段的最广泛的现场钻机提供了业界首屈一指的 3D 成像解决方案。

　　超越空间的三个维度，利用 X 射线研究的非破坏性特性，通过 4D 实验将您的研究扩展到时间维度。蔡司 Xradia microCT 平台可以容纳各种原位设备，从高压流通池到拉伸、压缩和热阶段，再到用户定制设计。您可以将可选的原位接口套件添加到您的蔡司 Xradia CrystalCT，其中包括机械集成套件、强大的布线指南和其他设施(馈通)以及基于配方的软件，可简化您在 Scout-and 中的控制- 扫描用户界面。当您的需求需要推动原位分辨率限制时实验，将您的蔡司 Xradia CrystalCT 转换为 Xradia 620 Versa X 射线显微镜，以利用远距离分辨率 (RaaD) 技术对原位腔室或钻机内的样品进行最高性能的断层扫描成像。

　　可视化和分析软件

　　蔡司推荐 Object Research Systems (ORS)

　　的Dragonfly Pro一款先进的分析和可视化软件解决方案，用于通过各种技术(包括 X 射线、FIB-SEM、SEM 和氦离子显微镜)采集的 3D 数据。

　　ORS Dragonfly Pro 由蔡司独家提供，提供直观、完整和可定制的工具包，用于大型 3D 灰度数据的可视化和分析。Dragonfly Pro 允许对您的 3D 数据进行导航、注释和创建媒体文件，包括视频制作。执行图像处理、分割和对象分析以量化您的结果。

　　蔡司 ZEN Intellesis 用于显微镜图像分割

　　使用深度学习的力量轻松分割您的图像并获得它们的真正价值——它们提供的数据。图像分割为所有后续的图像分析步骤奠定了基础。蔡司 ZEN Intellesis 使用深度学习和 Python 轻松创建可重现的分割结果，即使对于非专家也是如此。对软件进行一次训练，然后蔡司 ZEN Intellesis 可以自动分割一批数百张图像。您可以节省时间并最大限度地减少用户偏见。
