蔡司三坐标代理昆山友硕：旋转探头(RDS)vs 固定探头(VAST XT/Gold/XTR)选型指南

 　　蔡司三坐标代理昆山友硕：旋转探头(RDS)vs 固定探头(VAST XT/Gold/XTR)选型指南

　　一、核心结构与本质区别

　　左：固定测头;右：RDS旋转测座

　　1. 旋转探头(主流 RDS 测座 + VAST XXT)

　　带A/B 双轴旋转关节，2.5° 增量，最多 20736 个空间角度，±180° 全方位可调蔡司大中华区测头本体不能承重超长 / 超重测针，标准承重≤200g，延长杆总长受限

　　关节存在微小转角误差，整机综合精度略低于同等级固定测头

　　2. 固定探头(VAST XT gold / VAST gold / VAST XTR gold)

　　无旋转关节，刚性一体结构，无转角附加误差，基准精度更高

　　超大载重：VAST gold 最大 600g，测针总长可达 800mm，深腔 / 超长探针专用

　　XTR gold 是内置单轴微调的改良固定头，仅小幅旋转，仍属于固定高精度体系蔡司大中华区

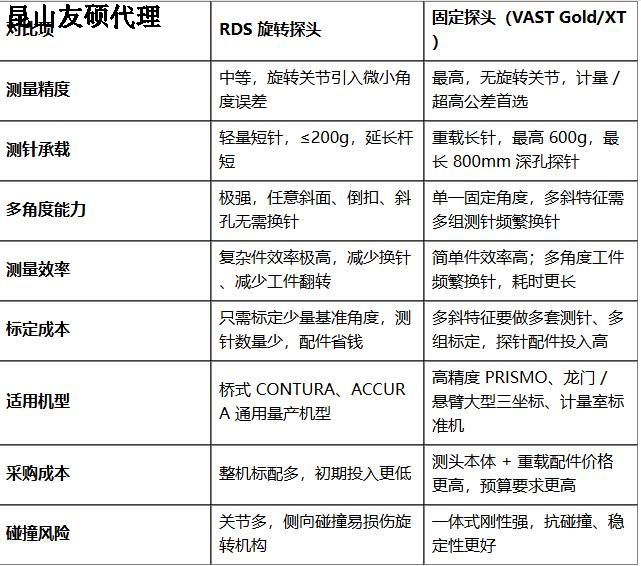

　　二、关键维度对比表

　　三、优先选【旋转探头 RDS】的场景

　　零件结构复杂、多斜面 / 倒扣 / 斜孔 / 自由曲面

　　汽车缸体缸盖、压铸模具、注塑模、叶轮叶片、涡轮、箱体多向孔、逆向扫描;不用频繁换针，程序一次跑完所有角度，不用翻转工件。

　　量产自动化检测、多品种混线抽检

　　一台机测多种零件，RDS 一套测针可覆盖绝大多数角度，减少探针库、减少换针等待，提升节拍。

　　中小尺寸零件、测针短且轻(≤150g)

　　常规机加工件、小型精密压铸件、3C 壳体，无需超长延长杆。

　　预算有限，兼顾精度与通用性

　　绝大多数工厂通用三坐标(CONTURA 标配 RDS XXT)，性价比最高。

　　四、优先选【固定探头 VAST Gold/XT】的场景

　　超高精度计量、公差极严(μm 级、形位公差严苛)

　　计量室、第三方检测、标准环规 / 量块、光学基准件、精密轴承、航空高精度结构件;无旋转关节误差，重复性、示值精度最优。

　　深腔、深孔、大型重型工件，必须超长 / 超重测针

　　风电主轴、大型机架、船舶箱体、重型液压阀体，孔深 300–800mm，需要加长杆、星形重型探针;RDS 承重不足易抖动、精度崩盘。

　　测量特征单一、角度极少(仅 X/Y/Z 正交平面孔)

　　简单机加工板类、标准箱体，几乎无斜面，一套垂直测针测完全部，固定头精度优势完全发挥。

　　重型龙门 / 悬臂三坐标、大件稳定测量

　　龙门机标配 VAST Gold，刚性强，长行程下形变更小;XTR gold 适合大件带少量斜向内壁微调测量。

　　五、折中特殊方案

　　VAST XTR gold(内置单轴微调固定头)

　　介于固定头与 RDS 之间：保留固定头高精度、大承重，自带小范围旋转，适合大型箱体少量斜内壁，兼顾精度与少量角度需求。

　　固定头 + 高精度第四轴转台

　　大量回转体(齿轮、蜗杆、轴类)，不转测头、转工件，低成本实现多角度，适合齿轮计量专项检测。

　　六、快速选型判断口诀

　　零件斜孔多、曲面多、量产多品种 → RDS 旋转探头

　　公差极严、计量室、深孔超长探针、大型重工件 → 固定 VAST Gold/XT

　　大型箱体 + 少量斜内壁、既要高精度又要小幅角度 → XTR gold

　　轴类齿轮大批量回转件 → 固定头 + 第四轴转台

　　七、避坑要点

　　不要用 RDS 配 400mm 以上超长探针：关节刚性不足，测量误差会大幅放大;

　　超高精度实验室不要选 RDS：旋转关节带来系统误差，无法满足计量级溯源要求;

　　大批量模具、汽车零部件产线，优先 RDS，长期换针人工、探针耗材成本更低;

　　若同时兼顾高精度 + 复杂件，预算充足可一台机配两套测头(RDS+VAST Gold 自动切换)。
