蔡司三维扫描仪工业CT软件ZEISS INSPECT材料厚度功能全解析

 　　一个零件看似简单的“厚度”，往往决定了产品的强度、重量、成本乃至使用寿命。从手机中框、塑料支架，到新能源汽车压铸件、航空结构件，壁厚是否均匀、是否符合设计要求，直接影响产品质量。

　　然而，厚度测量从来不是一件简单的事。外表面容易测量，内部结构却难以触达;规则平面容易判断，复杂曲面却很难定义“真实厚度”;而生产现场真正关心的，往往也不是几个测量点，而是整个零件的厚度分布情况。

　　针对这些挑战，ZEISS INSPECT提供了一套完整的材料厚度分析解决方案，能够从单点检测、截面分析到全局壁厚评估，再到批量趋势监控，实现从“测厚度”到“管厚度”的完整闭环。

　　厚度在三维检测中究竟是什么?

　　在二维图纸上，厚度通常只是两条线之间的距离，但在三维模型或扫描数据中，厚度则代表从一个表面到另一侧表面的实际间距。

　　ZEISS INSPECT会基于扫描数据或CAD模型，在表面上自动计算对应位置的厚度，并将结果以彩色云图形式呈现。工程师不仅能获得具体数值，还能快速发现局部过厚、过薄或壁厚不均等问题。

　　根据不同检测需求，软件支持三种主要分析方式：

　　整体面到面的厚度分析

　　指定截面的厚度分析

　　关键位置的局部厚度检测

　　同时还能将实测结果与理论值进行比较，并支持多批次趋势分析。

　　快速掌握整件壁厚分布面到面厚度分析：

　　对于大多数应用场景，面到面厚度分析是最常用的方法。

　　无论是注塑件、压铸件、管件还是薄壁结构件，软件都可以自动计算整个零件的壁厚分布，并生成直观的厚度云图。工程师通过颜色变化即可快速识别异常区域，例如局部过薄导致的强度风险，或局部过厚引发的缩痕和变形问题。

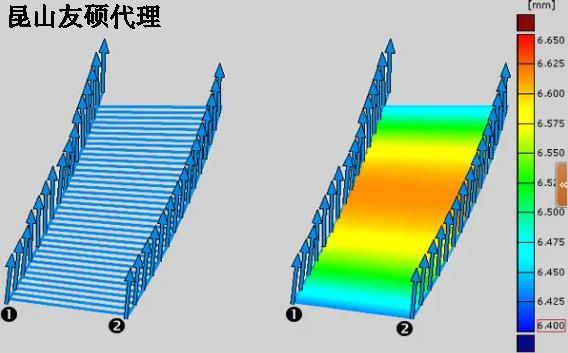

　　其计算原理并不复杂。软件会在表面各个采样点建立法向方向，沿法向搜索另一侧表面的位置，并计算两者之间的距离。随后对整个区域重复这一过程，最终形成完整的厚度分布结果。实际操作中，只需在“检测”菜单中选择“创建材料厚度(曲面)”，设置最大厚度、最小厚度及法向夹角等参数，即可自动生成厚度分析结果。

　　除了彩色云图外，软件还会同步输出最小值、最大值、平均值和标准差等统计数据，并可根据公差要求自动高亮超差区域，大幅提升分析效率。

　　对于存在加强筋、复杂曲率或特殊结构的零件，还可以通过调整搜索方向、采样密度以及分析区域，进一步提高计算准确性。

　　聚焦关键位置截面厚度分析

　　有些情况下，工程师更关心某一高度或某个特定位置的厚度变化，例如管件截面、连接区域或关键装配位置。此时，截面分析往往比整体云图更加直观。

　　ZEISS INSPECT支持在零件任意位置创建截面，通过分析截面内外轮廓之间的距离，获得连续的厚度分布曲线。对于规则结构，可以直接建立两条对应轮廓曲线进行连续距离计算;对于复杂自由曲面，则可以从已经生成的整体厚度场中提取指定截面数据。

　　这种方式不仅能够清晰展示局部变化趋势，还能方便地获取截面上的最小厚度、最大厚度以及关键尺寸位置的数据。当需要形成检测报告时，软件还支持按照固定间距自动生成采样点，并将对应厚度值直接输出到表格中，满足品质记录和客户审核需求。

　　关注关键尺寸局部厚度检测

　　很多图纸并不要求整个区域都进行厚度评价，而是重点关注某几个关键位置，例如孔边、加强筋根部或受力区域。

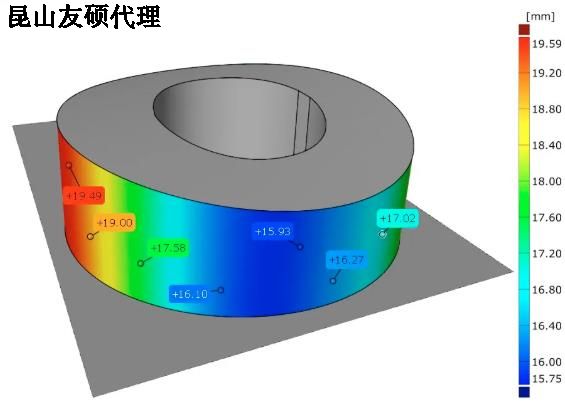

　　针对这种需求，ZEISS INSPECT提供“材料厚度检测点”功能。用户可以手动选择检测位置，也可以批量自动生成测量点。软件会实时显示对应厚度值，并支持设置公差范围。当厚度超出要求时，系统自动提示异常。这种方法特别适用于生产过程中的快速验证和SPC质量监控。相比全局分析，运算速度更快，结果也更容易纳入日常质量控制体系。

　　实测与理论对比让偏差一目了然

　　很多时候，客户想知道的不只是“厚度是多少”，而是“与设计相比偏差了多少”。

　　ZEISS INSPECT的材料厚度比较功能可以直接将实测厚度与CAD标称值进行对比，生成厚度偏差云图。

　　通过颜色分布，工程师能够快速定位偏厚或偏薄区域。软件还支持自定义双边公差，并自动统计超差区域面积占比。例如，可直接生成“不合格区域占总面积3.7%”等结果，为客户沟通和质量评估提供直观依据。相比单纯的测量数值，偏差分析更容易反映工艺问题，也更有利于定位改善方向。

　　从单件分析到批量管

　　质量管理关注的不仅是一件产品是否合格，更关注生产过程是否稳定。在ZEISS INSPECT中，可以针对同一产品不同批次的数据使用统一的厚度分析策略进行测量，并持续跟踪关键指标变化。

　　例如监控最小厚度是否持续下降、平均厚度是否发生漂移，或者超差比例是否逐渐增加。通过趋势分析，工程师能够提前发现工艺波动，而不是等到产品失效后再追溯原因。

　　结合PiWeb等质量管理系统，还可形成完整的追溯报告，实现从检测到过程管理的闭环。

　　支持光学扫描与CT数据分析

　　无论数据来自蔡司三维扫描仪设备，还是蔡司工业CT系统，ZEISS INSPECT均可完成厚度分析。

　　对于光学扫描数据，软件基于表面网格进行计算，适用于外表面结构分析;对于CT数据，则可以获取完整的内部结构信息，特别适合压铸件、塑料件以及复杂内腔零件的壁厚检测。借助CT数据，即使完全不可见的内部区域，也能获得准确的厚度分布结果，为研发和生产提供更全面的质量信息。

　　从整体壁厚云图、截面分析

　　到关键检测点、偏差评估和批量趋势管理

　　ZEISS INSPECT构建了

　　一套完整的材料厚度分析流程

　　当需要快速了解整体壁厚分布时

　　可以使用“材料厚度(曲面)”分析

　　需要关注关键区域时，可采用厚度检测点

　　需要向客户展示设计偏差时

　　则可直接生成厚度比较报告

　　对于越来越复杂的产品结构

　　仅靠传统点测已经难以满足质量控制需求

　　通过ZEISS INSPECT

　　厚度不再只是一个数字

　　而是一张覆盖整个零件的质量地图

　　让潜在风险无处隐藏
