蔡司显微镜-扫描电镜-X射线显微镜全系产品赋能半导体失效分析

 　　随着半导体工艺迈入纳米级与3D集成时代，芯片结构日趋复杂，失效分析正面临从“看见”到“看透”的跨越式挑战。从快速定位深层埋入缺陷，到制备高精度TEM薄片，再到对复杂三维结构进行重构解析，每一个环节都在考验分析工具的物理极限。

　　半导体失效分析遵循一套成熟的方法论：先非破坏后破坏，先宏观定位后微观溯源。蔡司显微镜凭借覆盖光学、X射线到电子显微镜的全产品线组合，为这一流程提供了完整的闭环解决方案。

　　第一步：电性确认与无损检测

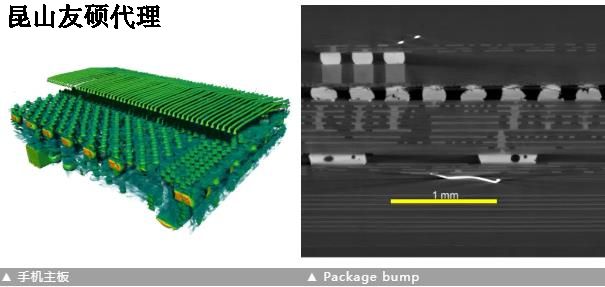

　　失效分析始于电学特性测试，通过I-V、C-V曲线等确认失效模式与异常表现。随后进入无损检测阶段——昆山友硕代理的蔡司X射线显微镜(XRM)采用独特的几何+光学两级放大技术，能够在不破坏样品的前提下实现高达450 nm的空间分辨率，支持300 mm晶圆的亚微米级体素高分辨成像。针对先进封装中日益复杂的微凸块结构，蔡司XRM可清晰重构C4凸点、铜柱及混合键合(Hybrid Bonding)的内部界面，精准识别空洞、裂纹及焊接异常等隐蔽缺陷，为后续精准定位提供可靠依据。

　　→ 蔡司X射线显微镜 VersaXRM 5 Insight

　　第二步：失效定位及破坏性剖析

　　电学表征与多尺度联用：

　　打通“定位-成像-分析”全流程

　　针对无损检测难以精确定位故障点的情况，需引入更高精度的分析手段，以实现缺陷区域的高分辨率确认，从而为后续破坏性分析提供准确制导。

　　针对封装级(package level)分析，传统流程常依赖机械磨样与逐层观察，不仅耗时较长，且定位精度难以保证。对此，蔡司将XRM与LaserFIB有机结合——先借助XRM实现无损精准定位，再引入LaserFIB快速剥离毫米级体积材料，大幅缩短到达目标埋层的时间，显著提升分析效率与制样精度。

　　针对芯片级(die level)分析，缺陷往往集中在器件表面或特定功能区域。常规路径需先通过化学开封或激光开封去除封装材料以暴露芯片表面，再结合纳米探针(Nanoprobing)技术精准锁定故障位置。

　　蔡司光学检测凭借专利的圆微分干涉(C-DIC)技术，可显著增强芯片不同层之间的图像衬度，助力工程师快速、准确地判定延迟层(delayer)的去除进程，有效提升工艺监控效率。同时，蔡司光学显微镜支持明场、暗场、偏光、微分干涉(DIC) 等多种观察模式，能够灵活适配不同的检测需求，从多维度呈现样品表面的微观形貌细节，真实反映划痕、缺陷、异物等关键信息，为失效分析与工艺验证提供可靠的数据支撑。

　　昆山友硕代理的蔡司GeminiSEM场发射扫描电镜支持在无漏磁环境中集成纳米探针，通过被动电压衬度(PVC)、电子束吸收电流(EBAC)及电子束感生电流(EBIC)等多种成像模式，可在高分辨率观察形貌的同时完成电学故障定位，精准识别漏电、短路及掺杂分布异常。

　　当缺陷点位被精确定位后，利用蔡司Crossbeam聚焦离子束扫描电镜可以实现高质量薄片的制备。其中Crossbeam 750作为先进制程分析的理想之选，搭载Gemini 4电子光学系统及独有的HDR实时观察技术，能够在切割过程中同步清晰成像，确保终点位置精准可控，制备出满足高要求分析的超薄样品。

　　▲ 3 nm gate-all-around (GAA)

　　蔡司聚焦离子束扫描电镜 Crossbeam 750

　　从无损透视到精准制样，从电学定位到结构重构，蔡司以覆盖“光-X-电子”的全系列显微镜产品，为半导体失效分析构建了一套完整、高效、可追溯的技术工作流，助力工程师在先进制程与复杂封装时代从容应对每一个失效谜题。
