蔡司显微镜Smartzoom 5是日常检测和失效分析的自动化数码显微镜

　　蔡司Smartzoom 5

　　用于自动化质量保证、失效分析及研究应用的数字光学显微镜

　　智能化设计、智能化工作流程、智能化连接

　　



　　在工业及其它领域中，数字化推动了自动化的实现。同样地，数字化也实现了光学显微镜的自动化。欢迎了解蔡司Smartzoom 5数字光学显微镜，这是一款采用嵌入式软件解决方案的一站式自动显微镜平台，可解决光学显微镜的传统局限性，如景深或金属表面的反射。此款光学显微镜可帮助操作人员连续执行重复的常规显微镜观察任务。它可与其周围的数字环境紧密互联，不仅可连接至其它仪器、实验室，甚至可连接至其它地点。

　　Smartzoom 5是质量保证应用的理想解决方案，几乎适用于所有工业领域。此款显微镜完全自动化，以工作流程为导向，可轻松快速地完成设置，且操作简便，即使新手也

　　能轻松获得准确的检测结果。

　　



　　更简单、更智能、更*度整合

　　



　　智能化设计

　　两个组件、两根线缆。集成的光学模块(包括变焦引擎、全景相机、同轴光源及带编码的卡口式物镜适配器)通过一根线缆连接至集成镜架，镜架上包含电动样品台和带编码的摇臂。镜架通过一根USB 3.0数据线连接至操作系统。操作系统配备了触摸屏监视器、触摸板和双旋钮控制器及/或鼠标和键盘，用户可采用各种方式控制显微镜，从而满足各类对数字化和自动化适应程度不同的用户的各种操作偏奸。

　　智能化工作流程

　　借助光学模块集成相机的概览图像，您可轻松进行导航或浏览样品。通过具有工作流程导向的图形用户界面，完成显微镜的设置更是简单阴了。此外，利用Smartzoom 5软件中的作业生成器，可在一个或多个组件上捕获图像及相关测量工作流程。质量工程师凭借这些智能化工作流程能可重复性地执行检测程序，且无需具备专业显微镜知识，从而降低显微镜操作的复杂性。

　　智能化连接

　　数字化也意昧着显微技术不再是一种孤立的专业化技术。通过采用数字化技术，显微镜数据与其它形式的数据之间可实现相互连通，从而使操作人员、实验室、甚至各地点之间可共享汇总的信息。因此，配备ZEN core和基于蔡司互联实验室软件基础架构的Smartzoom 5是蔡司工业用互联显微镜产品组合的主要组成部分，适用干多模式工业质量保证和失效分析应用。

　　景深扩展和消眩光

　　景深和反射一直是光学显微镜面临的传统挑战，任何曾用过光学显微镜的人都深有感触。在某些检测任务中，通过立体观察可增强景深，因此反射可能有助于凸显出样品表面上的特征或结构之间的差别。但是，当涉及到记录图像数据时，景深和反射可能会带来真正的挑战，仅通过在显微镜上安装相机不足以解决此类问题。

　　



　　景深扩展

　　Smartzoom 5配有以工作流程为导向的软件例行程序，可在不同的聚焦平面上自动采集一组图像，然后通过扩展景深进行图像重建，甚至可完成表面的3D重建。由于采用远心物镜，所以*大限度地消除了Z方向上的失真。对于景深扩展或具有3D表面投影的图像，可直接保存，也可在2D轮廓中进行测量，或导入到ConfoMap中以进行后续的3D表面分析。

　　



　　消眩光

　　所有Smartzoom 5物镜均采用集成的分段式LED环形照阴，替代偏振滤光器抑制反射表

　　面的眩光。软件会自动组合由分段式环形光不同区域照亮的图像，以消除每个环形光区域中产生的不同眩光。所有物镜的分段式环形光照阴均可与同轴照阴相结合。数字消眩光功能的优势在于其能够在各种应用中保持稳定一致，这与偏振滤光器在不同方向上应用有所不同。数字消眩光功能真正实现了可重复性，是取代传统偏振滤光器的上佳之选。

　　以工作流程为导向的用户界面

　　Smartzoom 5配有易于操作的图形用户界面。图像的拍摄过程按逻辑顺序排列，即:从

　　捕获概览图像，到自动*度调整和自动对焦，再到从利用所有照阴选项自动生成的一系

　　列图像中选择“*佳图像”。接下来，采集景深扩展图像或3D图像;或从“图像分析”

　　菜单中选择其它功能。*后，生成报告，工作即告完成!

　　



　　概览图像

　　在捕获概览图像后，您即可利用其来辅助导航，比如随时缩小以进行定位或调整感兴趣的显微观察区域，即使在样品台上放置大型组件或多个组件的情况下，亦可如此。

　　记录的检测工作流程

　　以清晰直观的结构显示记录的图像和使用的工具，从而让您对整个检测工作流程一目了然。系统管理员可将此工作流程另存为“作业”，这样对显微镜知识知之甚少的操作人员便可以“常规用户”身份登录，仅访问作业宏即可。

　　通过编码实现自动化

　　所有Smartzoom 5组件均带有编码或为电动组件，因此，您能够使用软件实时监测每个组件的工作状态，并将此类信息与图像数据一起保存。此外，Smartzoom 5还配备用户管理系统，通过限制不同操作人员的操作权限来确保结果可重复。

　　可重复的工作流程

　　对于学术界和研究界*资深的显微镜学家，数字化和自动化不一定会有所助益。但对于

　　工业质量实验室的工程师却大有帮助，虽然他们本身并非显微镜学家，但仍要执行质量

　　检测工作。每个工程师的操作必须保持一致，不得出现变化，否则数据便无法在各个零件之间、在各个批次之间，以及在实验室或其它各地点之间进行关联。

　　



　　互联的工作流程解决方案

　　



　　■ZEN core是蔡司互联实验室软件解决方案。该解决方案中包括数个模块，如提供图像分析、数据报告及将图像和数据(利用Smartzoom 5及其它蔡司工业用显微镜解决方案采集)进行归档的模块。

　　■Shuttle & Find能够对已识别的感兴趣区域重新进行无缝定位，比如:从Smartzoom 5定位到任何其它光学显微镜，以完成从基础到*的光学检测和记录;从Smartzoom 5定位到蔡司扫描电子显微镜，以执行金相学或表面分析应用;或从Smartzoom 5定位到共聚焦显微镜，以执行形貌和粗糙度分析应用。

　　■ZEN Connect是ZEN core的一个模块，该模块可在关联的显微镜工作环境内报告来自多个模式、不同实验室、甚至不同地点的数据并实现数据的可视化。

　　■ZEN Data Storage针对实验室、跨实验室、甚至跨地点的图像数据管理提供了理想的解决方案。

　　蔡司Smartzoom 5应用案例:光学检测与数据记录

　　



　　典型的任务与应用

　　■从不同的观测角度对具有不同尺寸的零件和组件进行光学检测

　　■记录呈现更多细节、更*清晰度及更*品质的图像

　　■确保检测程序的执行始终如一，以避免数据偏差

　　■从其它模式、实验室或地点获得汇总的结果

　　蔡司Smartzoom 5的优点

　　■可灵活地从4个物镜中选择其一，以满足不同的检测要求，覆盖10x到2020x的放大范围。

　　■完全不用担心物镜与零件发生碰撞;由于物镜具有较长的工作距离，所以摇臂可毫无限制地倾斜。

　　■自动采集和重建需要景深扩展的图像。

　　■利用软件可有效消除反射表面的眩光。

　　■使用作业模式，确保光学检测和工作流程以可重复的方式执行。

　　■通过蔡司ZEN core互联实验室软件套件连接至其它蔡司解决方案。

　　蔡司Smartzoom 5应用案例:表面形貌

　　



　　典型的任务与应用

　　■执行表面检测，以评估摩擦或磨损情况

　　■实现表面形貌的3D可视化

　　■从线条轮廓测量*度/深度

　　■执行符合标准的*3D图像可视化和测量

　　蔡司Smartzoom 5的优点

　　■利用自动采集功能对样品表面进行3D重建。

　　■可将摇臂调整+/一450，以倾斜角度进行观察。

　　■摇臂一键倾斜;且可用电磁制动技术进行控制。

　　■使用测量软件获取线条轮廓的测量结果。

　　■将.czi文件导出至ConfoMap(蔡司的3D表面可视化和测量解决方案)。

　　■利用Shuttle&Find关联显微镜实用程序可从其它分析解决方案(如扫描电子显微镜或共聚焦显微镜)重新定位感兴趣的区域。

　　蔡司Smartzoom 5应用案例:金相/断口分析

　　



　　典型的任务与应用

　　■金属断裂面或金属和钢样品的横截面的检马金、分析和记录

　　■失效根本原因检测

　　■表征微观结构，如层厚、晶粒尺寸、夹杂物等

　　蔡司Smartzoom 5的优点

　　■选择1 Ox/0.6物镜，即可达到金相研究所需的*放大率和分辨率。

　　■访问蔡司ZEN core内的金相分析模块，即可评估层厚和晶粒尺寸或执行多相分析。

　　■利用Shuttle & Find关联显微镜实用程序，即可轻松从其它消眩光模式金相解决方案(如扫描电子显微镜)重新定位感兴趣的区域。

　　蔡司Smartzoom 5应用案例:*尺寸测量

　　



　　典型的任务与应用

　　■测量零件或组件的2D尺寸

　　■利用CAD数据对比测量结果，以确认有无偏差

　　■评估测量数据的统计结果和趋势

　　蔡司Smartzoom 5的优点

　　■可利用背光选项启用对透射光图像的测量。

　　■可访问蔡司NEO pixel软件中的*测量工具，对检测到的形状进行自动计量。

　　■可连续放大，并且各放大倍数均有校准。

　　■由工厂校准的变焦系统测得的长度结果偏差小于(含)0.5%(使用可追溯测微尺)，保证了测量结果的可靠性。

　　■获得系统校准证书，以证明符合行业要求。

　　扩展您的应用

　　



　　透射光装置((TLU)

　　TLU用于从下方照亮样品。该装置安装在扫描台上，可使透阴样品产生对比效果或使不透阴样品产生清晰的轮廓，用于*测量应用(如NEO pixel)。TLU可与同轴光和环形光照明搭配使用。

　　起偏器装置

　　物镜PIanApo D 0.5x/0.03, PIanApo D1.6x/0.1及PIanApo D 5x/0.3提供起偏器装置选件。该装置用于减少强反射表面(例如金属表面)的反射。起偏器装置由可旋转起偏器和固定检偏器组成。

　　漫射器

　　物镜PIanApo D 0.5x/0.03, PIanApo D1.6x/0.1及PIanApo D 5x/0.3提供漫射器选件。该装置可形成漫射照阴效果，从而使整个样品表面的亮度分布更加均匀。同时，可减弱反射光，使其变得柔和。如需进一步增强漫射器的效果，至多可额外插入两个漫射器盘。

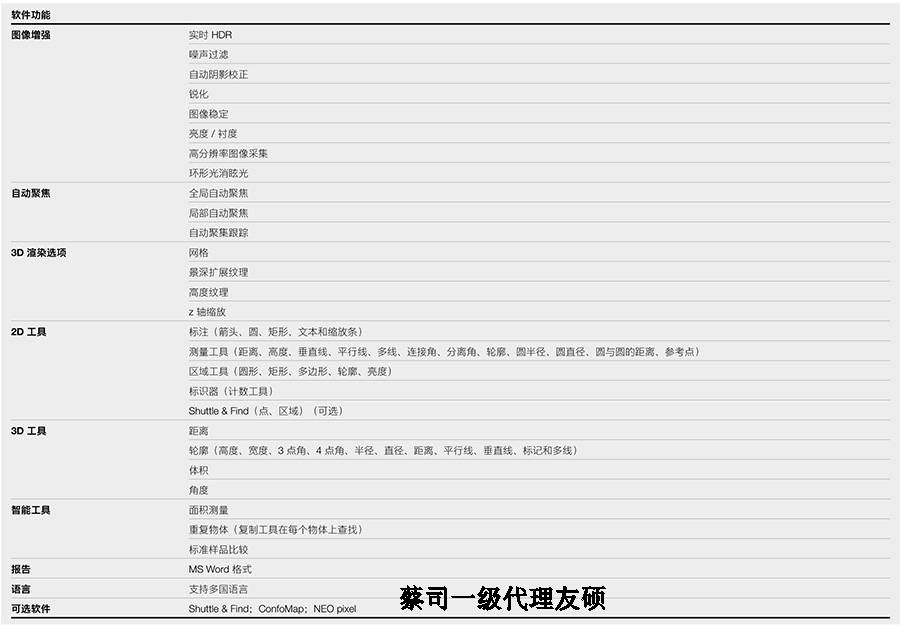

　　灵活多样的组件选择

　　



　　1显微镜

　　蔡司Smartzoom 5(电动)由下列组件组成

　　■主机架

　　■光学系统

　　■样品台

　　2物镜

　　■PIanApo D 10x/0.6 10 mm(远心镜头)

　　■PIanApo D 5x/0.3工作距离30 mm(远心镜头)

　　■PIanApo D 1 .6x/0.1工作距离36 mm(远心镜头)

　　■PIanApo D 0.5x/0.03工作距离78 mm

　　■所有物镜均适用于分段式环形光和同车由反射光

　　3光源

　　分段式环形光(集成在物镜中)

　　同轴反射光(集成在光学系统中)

　　透射光装置(可选)

　　4相机

　　■全景相机(集成在光学系统中)

　　■显微镜相机(集成在光学系统中)

　　5计算机系统

　　■一体式计算机

　　■Smartzoom 5软件

　　■触摸板和控制器

　　■键盘和鼠标

　　6配件

　　■运输箱

　　0.5x

　　0.5x

　　1.6x及5x物镜的起偏器



　　1.6x及5x物镜的漫散射器
