蔡司三维扫描仪 拍照式T-SCAN LV

  蔡司三维扫描仪T-SCAN LV 模块化,个性化的系统配置 测量范围大,测量度高

咨询热线:400-1500-108
立即咨询

产品介绍



蔡司三维扫描仪T-SCAN LV

模块化,个性化的系统配置 测量范围大,测量度高
T-SCAN LV  手持式扫描系统,采用模块化系统配置,与新跟踪仪结合使用,为用户提供个性化的应用解决方案。 T-SCAN LV  手持式激光扫描头,手持更轻便, 可高率应用于大尺寸工件的无疲劳测量。还有 T-POINT LV 测量光笔可供选择,用于进行高速,简便的单点测量。 T-SCAN LV /T-TRACK LV 手持式扫描系统与跟踪系统结合,提供超凡的测量范围,为用户提供三维数字化测量新体验。
采用该手持式扫描系统进行大数据工件测量,操作更简便,扫描速度更快。高达35 m³ 的跟踪测量范围,使三维测量工作更高,更灵活。

动态跟踪功能 多相机跟踪
使用T-SCAN LV系统的动态跟踪功能,可对动态工件进行高度测量。该功能为用户在振动(如冲压车间)等苛刻的测量环境内进行测量提供大便利。

跟踪仪采用多相机跟踪方式,为大工件提供多角度,多方位的数据获取可能,从而大大提高测量率。
应用域 突出点

T-SCAN LV / T-TRACK LV 手持式扫描系统可应用于各种尺寸的工件测量上。超大的测量范围,尤其适用于大尺寸工件的高速测量。(如整车,生产线,农用设备,以及金属制造/焊接工艺等),凭借大测量范围的突出点,该系统还适用于以下多种不同域的高测量应用:

• 质量控制/检测
• 设计
• 快速成型
• 逆向工程
• 模具生产
• 文物保护等

• T-SCAN LV / T-TRACK LV创新的扫描头+跟踪仪+光笔一揽式手持式扫描系统具有以下突出点
• 超大的测量范围
• 测量度高
• 数据获取速度高
• 现场校准功能
• 动态跟踪测量功能

T-SCAN LV - 规格

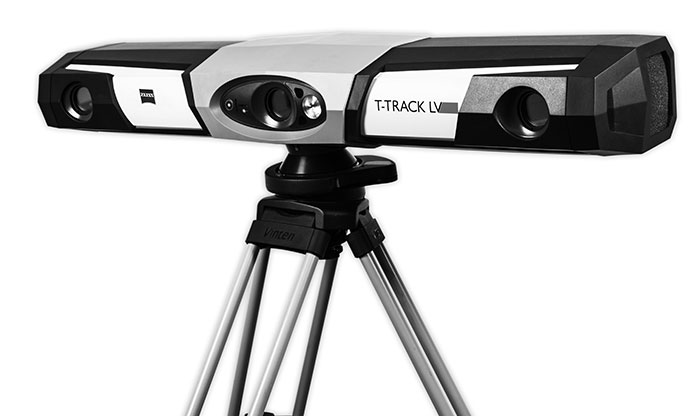

T-TRACK LV 跟踪仪 技术数据
跟踪仪与被测工件工作距离 1,5米 - 7,5米
跟踪范围 35立方米
测量场 高 3700 mm x 2600 mm
跟踪频率 高 4,5 kHz
跟踪仪重量 24 kg
跟踪仪尺寸 1157 x 230 x 175 mm
适配电脑 笔记本
LED 标记光源 高达63个LED光源,可同时监测
适配软件 T-SCANplus
适配设备 • T-SCAN LV 手持式扫描头
• 动态参考点
• T-MOTION CONTROL LV
• T-POINT LV 接触式光笔

T-SCAN LV 手持式扫描头 技术参数
测量景深 + / - 50 mm
线宽 高达 125 mm
平均工作距离 150 mm
扫描线频 高达 160 Hz
数据获取率 高达 210.000点/每秒
扫描头重量 1100 g
扫描头尺寸
(含把手与IR接口)
300 x 170 x 150 mm
扫描头-笔记本标准线长 10米
平均点距 0,075 mm
扫描线点数 1312点
激光类型 激光二管
波长 658 nm
激光安全级别 2 M
扫描软件 T-SCANplus
