蔡司三坐标独特扫描技术 坐标测量创新领航者

来源: 浏览: 发布日期:2022-05-26 15:41:34

   蔡司早在1973年推出了世界第一台全自动运行的三坐标测量机。在这之后,蔡司三坐标便迅速推出了第一款扫描测头。随后的几年,我们不断地提高三坐标测量技术以及测量方法。随着主动扫描和VAST navigator领航者技术以及FlyScan飞翔扫描技术等广泛的应用,蔡司确立了其三坐标测量技术创新领航者的位置。

  众所周知,在实际生产中,产品的精度要求越高,对检测设备的精度和灵活性的要求也会越高。高精度的扫描方式可以精准地捕获工件真实的轮廓,这也为对加工过程进行追溯提供可能。

  独特的蔡司技术

  —主动式扫描

  与被动扫描探头不同,主动扫描可用于测量未知轮廓。并且在扫描前不需要将轮廓进行数字化,因此,主动扫描也被允许逆向操作。

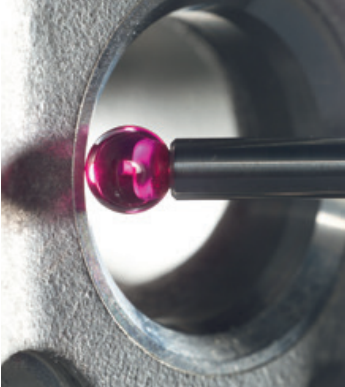

  相较于大多数厂家选择的被动式扫描系统,蔡司则采用主动式扫描测头。例如蔡司的VAST XT gold测头可连续测量测针挠度,主动在材料的法线方向施加一个恒定低电子测力。比如,使测针沿桥架加速的方向移动。这排除了测力的影响,保持小的恒定测力可以使测量结果更加精准。

  > 深入探索蔡司主动扫描技术与功能:4001500108

  ZEISS VAST navigator

  —更高级别的主动扫描

  ZEISS VAST navigator领航者技术充分利用了主动扫描的潜力。其关键是能在实现所需精度的前提下,自动生成测量方法,以尽可能快的速度进行测量。

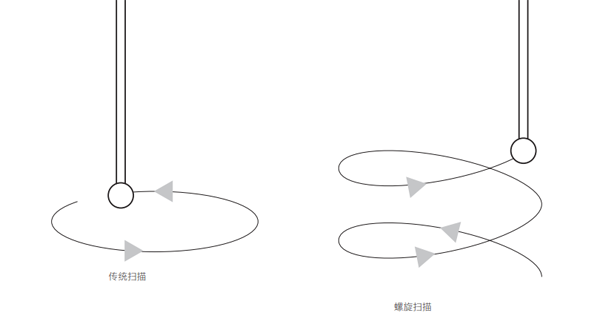

  由于采用智能的测量方法,VAST navigator能够在极短的时间内对圆柱体进行精准测量。这个过程使用连续涡旋线扫描圆柱,在测量的过程中,可以产生高精度、可重复性和良好的测量结果。






  FlyScan飞翔扫描技术

  —扫描中断的轮廓

  FlyScan减少了多任务的编程和测量工作量,其中包括:钻孔扫描、齿轮扫描以及中断的平面扫描。






  蔡司为高端三坐标测量机提供了FlyScan飞翔扫描选项,这一研发项目使您可以在中断的轮廓上继续进行扫描。在过去,测量一个法兰盘,需要16个扫描路径来测量被钻孔中断的平面表面。而应用FlyScan则仅需一个路径,不仅编程更容易,测量时间也大大缩短,还可以获得更可靠的测量结果。
