蔡司三坐标测量机为什么贵?这就是蔡司的底气

来源: 浏览: 发布日期:2024-05-10 10:51:41

   蔡司公司自从1846年创立至今已有170多年历史,无论是光学、工业测量仪器、显微镜、半导体、医疗仪器等等在全球都居于首位。如今蔡司拥有员工31000多人,在全球有100个驻地,覆盖50个国家。

蔡司三坐标测量机

  1973蔡司成功制造出世界上第一台CNC三坐标测量机 -UMM500 ,蔡司现已拥有全球 三坐标70%以上的专利 ,每年销售额占全球市场占有量的三分之一,世界第一位,面对全球众多的用户建立了庞大而高效的售后服务网络。

  一直以来,蔡司是高品质和高性能的象征,在中国市场,蔡司的机器保有量超过6000台,售后工程师超过300位。蔡司三坐标80年代就进入中国,20多年过去了,至今机器的精度仍和当初验收一样。蔡司三坐标经得起时间考验。

  设备寿命

  蔡司三坐标的使用,服务时长达至30年(机器需正常保养的情况下),设备重复性,稳定性及精度不变,从而满足客户使用需求。

  探头系统

  德国蔡司所有机型采用RDS-CAA测座,RDS的水平方向和竖直方向均能做±180º旋转,并为5º分度。RDS能达到5184个空间位置,精度为±1秒。比较RDS和传统旋转头时,精度和测量范围是无以比拟的。

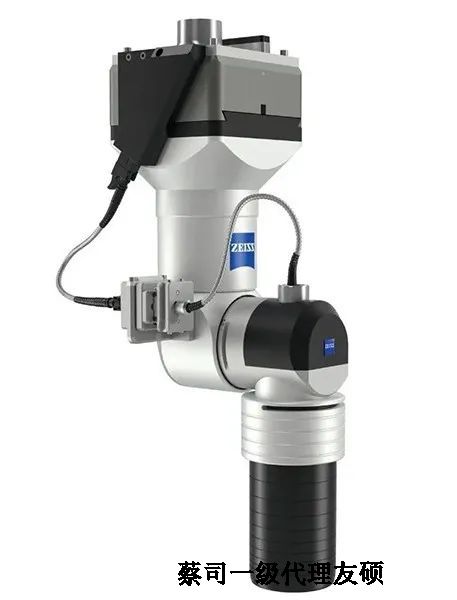

蔡司三坐标扫描测头

  RDS 测座和传感器系统

  01 RDS测座传感器是蔡司独立研发(不对外销售)。

  02 测座传感器一般使用不会出现问题(不产生碰撞的情况下)。

  03 蔡司设备传感器测针长度可以接到150mm,可满足对深孔的测量。

  04 蔡司传感器采用磁力吸盘,避免碰撞时损坏到测座。

  光栅尺

  采用工业陶瓷或者CARAT,两者都是蔡司超高精度三坐标上所使用的材料。优点:刚性、抗弯、抗腐蚀、达到超长使用年限。

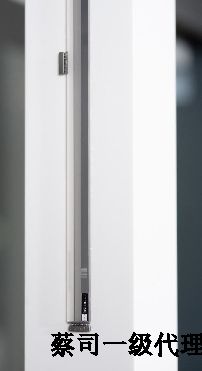

蔡司三坐标光栅尺

  玻璃陶瓷光栅尺,温度膨胀系数接近于零(0.2-0.4um/度/米)

  光栅尺安装方式

  由于导轨和桥架的温度膨胀无法被完全消除,将光栅尺悬浮安装在一层硅油上,一端固定、一端自由。光栅尺的安装方式为蔡司的专利之一。

  导轨

  蔡司采用矩形导轨,且采用四面4块环抱气浮轴承,与坐标轴平行对齐,可有效的将气浮轴承和导轨之间的间隙控制在6um。保证机器运行的稳定和精度,不会增加任何径跳动和角摆误差。

  控制面板

  双手柄控制面板,采用符合人体工学的双摇杆控制面板,且具有液晶显示器。

蔡司三坐标控制面板

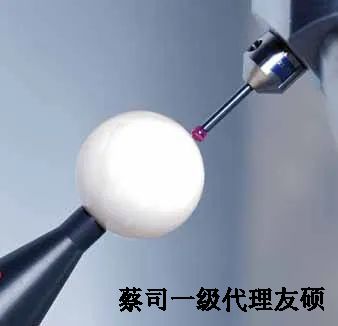

  校准球

  采用高精度陶瓷校准球,精度、稳定性更好。

  优势:膨胀系数低,耐腐蚀,不变形。表面光洁度高。

蔡司三坐标

  设备运行驱动

  蔡司三坐标运行方式是采用钢带驱动,无需更换、无磨损可以终生使用。(运行稳定、可靠、测量稳定性、重复性好)

  软件

  编程过程蔡司三坐标所有机型均采用CALYPSO软件。不涉及复杂代码,更少的点击数,更高的编程效率。

  01 编程过程

  蔡司自主研发的图形化三坐标测量软件,操作人员能看懂机械图纸就可以编程,无需懂复杂的代码和计算空间位置转换之类。

  02 编程修改

  由于蔡司的专利的安全平面功能,使得客户在修改程序的过程,无需重新选择路径点,不同的工程师编辑的程序,可以由其他工程师方便的修改。

  03 测量路径优化

  通过简单的按键即可自动优化测量运行路径;可以选取3D图中的任意特征,并自动运行该特征对应的部分程序。

如果您对蔡司三坐标感兴趣请在线咨询或来电4001500108
