蔡司三坐标测量机风力发电机轴承保持架检测方案

 　　蔡司三坐标代理昆山友硕小编介绍发电机是为我们的生活制造能源的设备，风力发电机已在全球范围内得到普及。风力发电机中使用了很多轴承，有接受风力向发电机传递旋转力的“主轴轴承”，有调整叶片迎风面角度的“变桨轴承”，而保持架正是风力发电机轴承中的一个重要组成部分。

　　保持架的主要用途有一下几点：

　　01分离滚子以减小轴承产生的摩擦热量;

　　02使滚子均匀隔开，以优化载荷分布;

　　03在轴承的无载区引导滚子;

　　04对于分离型的轴承，在安装或拆卸其中一个轴承套圈时，可以把滚子保持为一体。

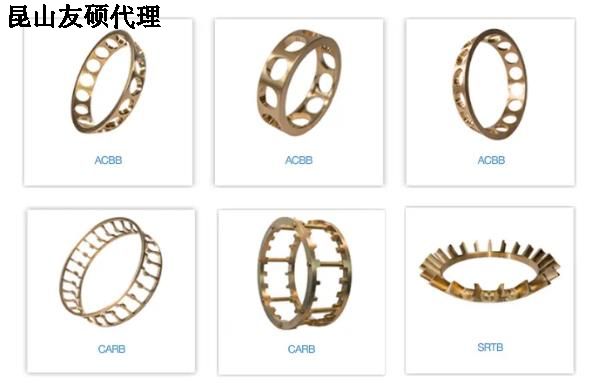

　　轴承保持架有多种结构类型、形状复杂。保持架上许多等距离的兜孔(也称窗口)，用来隔离和引导滚子。

　　兜孔形状有球形、圆形、椭圆形、矩形和齿型等，其尺寸大于滚子尺寸，两者之差为兜孔间隙，兜孔间隙使保持架在径向和轴向有一定的活动量，径向的总活动量称为保持架的间隙。在保持架兜孔之间的连接部分称为过梁，它起到连接和增加保持架强度的作用。

　　那么针对轴承保持架有没有高效的尺寸检测方案呢?蔡司的应用专家针对金属(黄铜)保持架给出了检测方案。

　　蔡司ZEISS CALYPSO软件除了常规尺寸(内外圆直径，圆度，上下面距离，平面度，平行度)外，还可以检测业内特有的专业尺寸，比如：

　　椭圆度

　　内/外圆的最大直径与最小直径之差，两点直径相减。

　　锥度

　　内/外圆两截面高度的直径之差。

　　垂直度

　　内/外圆柱与基准之间的垂直度。

　　壁厚差

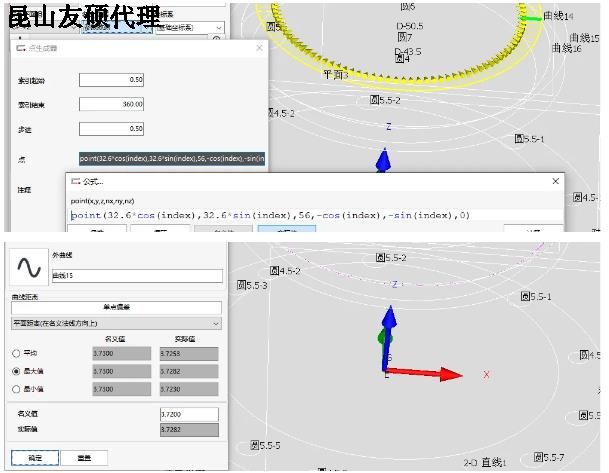

　　内&外圆利用圆的公式写出参数曲线，生成同一高度的内外两条曲线。用曲线距离输出最大值与最小值，两值相减得到壁厚差。

　　方兜孔的倾斜度

　　兜孔上/下表面取径向&周向的两条短直线，与基准面的倾斜度。

　　方兜孔的梁垂直度

　　兜孔之间的实体部分叫做过梁，梁的左右两个面与基准面的垂直度。

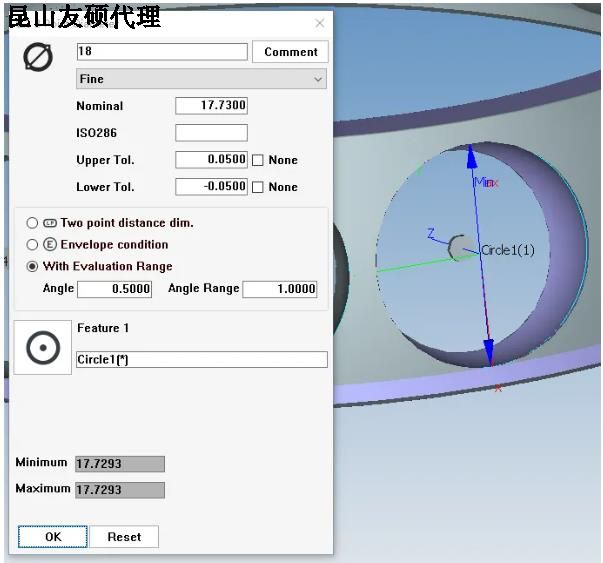

　　圆兜孔的长轴直径，短轴距离

　　圆兜孔实际上是一个腰型孔，长短轴数据很接近，CALYPSO软件中对于圆直径的评价有很多种，其中“两点直径”限定评价角度的功能用于此处是很便捷的。

　　方兜孔(圆兜孔)中心面周向位置度

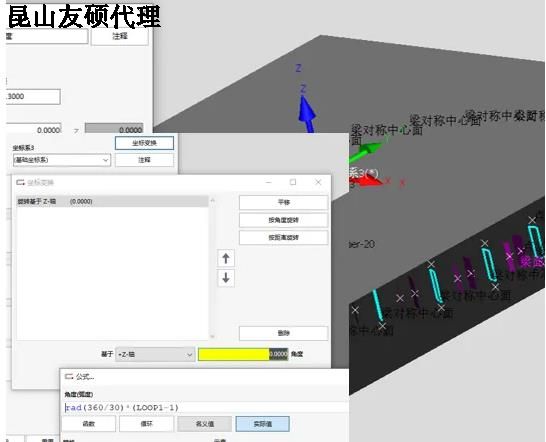

　　方兜孔左右梁面形成对称面(圆兜孔直接用阵列圆)，创建辅助坐标系，坐标变换中写角度循环公式，输出对称面相对于辅助坐标系的位置度，软件的特性输出选项，仅计算Y向结果。

　　方兜孔(圆兜孔)过梁等分差

　　梁最大最小厚度之差，点对点距离或卡尺距离。

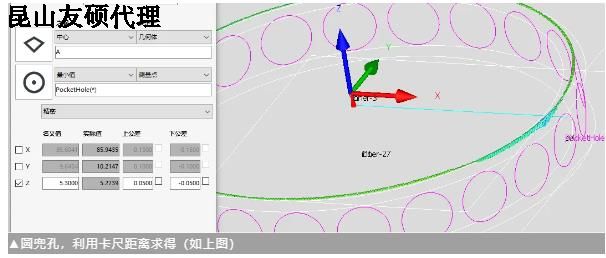

　　方兜孔(圆兜孔)上孔边的厚度最大值

　　兜孔上边缘与上表面的距离，点对面距离或卡尺距离。

　　方兜孔(圆兜孔)下孔边的厚度最大值

　　兜孔下边缘与下表面的距离，点对面距离或卡尺距离。

　　方兜孔(圆兜孔)上下孔边的厚度差

　　考察兜孔在轴线方向上加工的对称度。
