图文介绍三坐标几种测头应用

2012-07-25 10:30:35 点击: 来自:

球形测头(Ball Stylus)
球形测头的用途及特征:
多用于尺寸, 形象, 坐标测量等;
球直径一般为0.3 ~ 8.0mm,多样使用;
材料主要使用硬度高,耐磨性强的工业用红宝石。

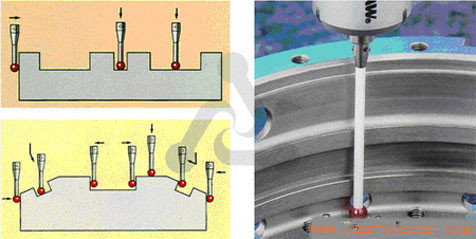

星形测头(Star Stylus)
用于多形态的多样工件测量;
同时校正并使用多个测头,所以可以使测头运动小化,并测量侧面的孔或槽等;
使用和球形测头一样的方法进行校正。


圆柱形测头的特征
适用于利用圆柱形的侧面,测量薄断面间的尺寸,曲线形象 或加工的孔等;
只有圆柱形的断面方向的测量有,轴方向上测量困难的情况很多(圆柱形的底部分加工成和圆柱形轴同心的球模样时,在轴方向上的测量也可能);
使用圆柱形测头整体(高度)时,圆柱形轴和三坐标测量机轴要一致(一般好在同一断面内进行测量)。

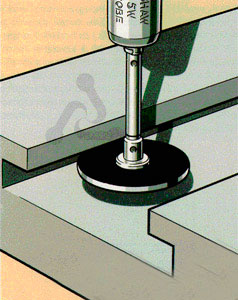

盘形测头(Disk Probe)
在球的Cen附近截断做成的盘模样的测头;
盘形断面的形象因为是球,所以校正原理和球形测头相同;
利用外侧直径部分或厚度部分进行测量;
适用于测量瓶颈面间的尺寸, 槽的宽或形象等的;
利用环规校正较便利。(http://www.cmm-yosoar.com/content/?267.html)


点式测头(www.cmm-yosoar.com
一般的XY测量时不使用;
用于测量密度低的螺丝槽,标示的点或裂纹划痕等;
比起使用具有半径的点式测头的情况,可能密的进行校正,用于测量非常小的孔的位置等。

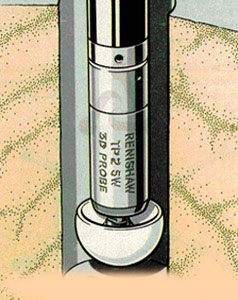

半球形测头
用于测量深处的形象和孔等;
表面粗糙的工件的测量也有。
