三坐标测量同轴度的方法

2012-08-01 10:46:40 点击: 来自:



同轴度测量方法
产品样图:

三坐标进行同轴度的检测不仅直观且又方便,其测量结果度高,并且重复性好。
1.同轴度公差

 同轴度公差
 公差带是直径为公差值Φt的圆柱面内的区域,该圆柱面的轴线与基准轴线同轴
 大圆柱面的轴线位于直径为公差值Φ0.08且与公共基准线A—B(公共基准轴线)同轴的圆柱面内

2.影响同轴度的因素
三种控制要素:①轴线与轴线;②轴线与公共轴线;③圆心与圆心。

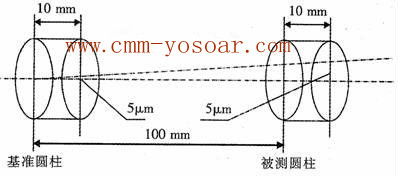

    因此影响同轴度的主要因素有被测元素与基准元素的圆心位置和轴线方向,特别是轴线方向。如在基准圆柱上测量两个截面圆,用其连线作基准轴。在被测圆柱上也测量两个截面圆,构造一条直线,然后计算同轴度。假设基准上两个截面的距离为10 mm,基准一截面与被测圆柱的一截面的距离为100 mm,如果基准的二截面圆的圆心位置与一截面圆圆心有5μm的测量误差,那么基准轴线延伸到被测圆柱一截面时已偏离50μm(5μmx100÷10),此时,即使被测圆柱与基准完全同轴,其结果也会有100μm的误差(同轴度公差值为直径,50μm是半径),测量原理图如图1所示。(http://www.cmm-yosoar.com/content/?271.html  )


3.用三坐标测量同轴度的方法
    对于基准圆柱与被测圆柱(较短)距离较远时不能用测量软件直接求得,通常用公共轴线法。
    在被测元素和基准元素上测量多个横截面的圆,再将这些圆的圆心构造一条3D直线,作为公共轴线,每个圆的直径可以不一致,然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度,取其大值作为该零件的同轴度。这条公共轴线近似于一个模拟心轴,因此这种方法接近零件的实际装配过程。
