第十五届中国(深圳)国际机械制造工业展 (SIMM)

2014-03-19 09:37:56 点击: 来自:






 展会简介:
 第十五届中国(深圳)国际机械制造工业展 (SIMM)
 主办单位:
 深圳市机械行业协会
 深圳市环悦会议展览有限公司
 深圳市协广会议展览有限公司

 主题:高速度•高度•自动化
 时间:2014年3月28 - 31日
 地址:中国深圳市福田区深南大道6021号喜年CenA座1203-1204室(518040)
 展出产品:G3 Active, G2, Spectrum, O-inspect 322, METROTOM
 展位号:1C77-84

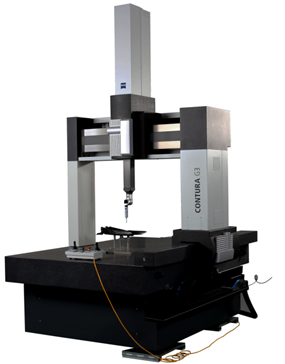

 更大空间的表现
 蔡司推出新型Contura G3桥式三坐标测量机
    蔡司工业测量作为全球一台数控三坐标测量的生产商,是先进技术与高品质的象征,思源不断的创新和发明正是引三坐标测量技术发展的源动力。2012年3月,卡尔蔡司工业测量部推出了CONTURA G3-大型桥式扫描测量平台,主要针对中国市场上对大型复杂工件的密、高、灵活的测量需求而研发设计。作为CONTURA G2测量平台有益的补充,CONTURA G3 提升了可使用测量空间,Z向测量长度做了特别加长设计,具有800mm到1000mm两种选择,大大提升了测量空间的灵活应用。如此一来,在保证测量的同时,您还有足够的空间放置工件夹具及探头更换架等测量配件。
    CONTURA G3的设计制造沿袭了蔡司一贯严谨的风格。采用天然花岗石作为佳的测量平台。钢铝结合的桥架结构具有好的刚性,确保了高速运行状态下的扫描结果真实可靠。整个桥架设计还大地减轻了运动结构的整体重量、实现了更高的动态性能。采用CARAT硬质涂层技术(该技术初只应用于卡尔蔡司三坐标测量机的高平台中)的铝质导轨拥有超强硬度、耐腐蚀、耐磨损的特性,同时电气及温度对其影响也微,大大增加了测量机的使用寿命,降低了维护成本。新设计的空气轴承从结构上保证了机器的长期稳定运行,同时大地降低了耗气量。成熟的涂层工艺带来的低摩擦系数为空气轴承的运行提供了好的平台。CARAT涂层和新空气轴承的搭配使得该测量机具有断气保护功能,即使在高速运动情况下忽然发生断气停机事故,也不会对硬件产生伤害。大地降低了运行风险。
    CONTURA G3使用的旋转探头座具有RDS-CAA功能,只需简单的标定,即可实现20736个空间位置的自如使用,为未知的空间测量任务提供了无限可能。VAST-XXT扫描探头更是您测量工作的好帮手,不但可以实现工件尺寸的测量,同时还可以测量工件的形状误差。高度集成的控制柜采用背挂式结构集成在CONTURA G3的机身上,在保证所有测量扫描工作中三轴运动的顺畅、高速、准确的同时,更节省了宝贵的恒温工作空间。双操纵杆数字式控制面板集成有LCD显示屏,可以显示测量过程中必要的信息。控制面板还集成有无级调速控制器,在机器编程、测试、运行过程中发挥着大地作用。
    与CONTURA G3测量机同时提供的 CALYPSO测量软件,是蔡司基于空间 CAD技术专为标准几何体及自由曲面测量而开发的。经由德国标准研究院(PTB)认证。在易用性、灵活性、响应性方面均有杰出表现。只需简单培训即可上手操作。以CAD为内核的软件有很多,比如Catia, UG, ProE等。Calypso的编程可以以CAD图或工件特征为导向,并且支持CAD数据导入。它可以直接读取CAD图的公差数据,让您从繁重的编程任务中解脱出来。在测量过程中,如果您只需要测量整个工件(程序)的某些元素,Calypso也完全可以实现。Calypso还具有离线编程功能,在不影响正常测量工作的同时,您完全可以使用离线编程功能进行虚拟编程。Calypso输出报告方式同样有多种选择。并可根据您的关注点进行测量报告的特别标注(使用不同颜色标注的图形报告)。
    CONTURA G3采用了蔡司新的核心测量技术,带来超灵活的测量体验,是您现代化生产过程中的质量保证。












 Contura G2
 一机多用的大众型扫描平台
    Contura G2 RDS 和 Contura G2 Active,由基础机型升级到更灵活更高度的机型,采用主动扫描技术,物超所值,非常适合中小型生产企业。Contura G2 RDS 配置 VAST XXT 扫描探头,可自由、快速旋转探针,扫描范围达到任何的角度位置。Contura G2 Active 具有自定心功能,可测量深孔元素,具有对尺寸、形状及位置的高可靠性测量。VAST的扫描技术使工件的形状检验可以快的速度获得高品质测量结果,可及早发现加工过程中的变化,确保产品质量并将废品率降至低。集成Navigator技术的VAST万能扫描探头能高速高度测量单点及多点,在测量时间降低的同时可以高密度处理数据。由蔡司研发制造的玻璃陶瓷光栅尺,具有良好的温度稳定性,保证测量结果不受温度波动的影响。Contura G2 是一款性价比高的大众型一机多用扫描平台,可为用户获得高速扫描所带来的高收益。

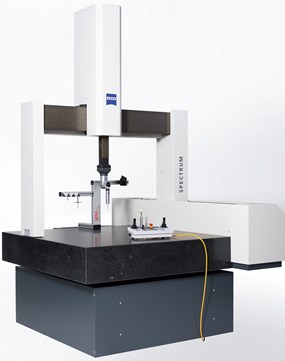

 SPECTRUM
 经济型桥式三坐标测量机
    SPECTRUM是蔡司新推出的通用经济型三坐标测量机,适用于中小型工件的测量任务。四种测量范围从500mm X 500mm X 500mm到1000mm X 1600mm X 600mm可灵活选配,长度不确定度高可达2.4+L/250 um。所有导轨中均使用四面环抱气浮轴承结构,能够实现流畅、确、高速的三轴向CNC运动,来自四个方向的牢固支撑保证了其的测量重复性;集成了C99L控制柜的SPECTRUM减少了测量机整体占地面积;与之匹配的myCalypso 软件中50个常见的测量任务已经被编辑成宏程序,用户可以根据工件轻松组合,创建需要的测量任务。在测量过程中,软件中简单直观的用户向导提供了清晰、上下文关联的指令,从而加快了测量和评估速度。采用蔡司专利的ZERODOR零膨胀光栅尺,使设备整体对温度不敏感,放松了对设备使用的要求和成本;该款测量机控制柜安装在底座上,易于使用和维护SPECTRUM可以与大多数Renishaw传感器(标准5针DIN)兼容,用户可针对应用范围选择适当的传感器。

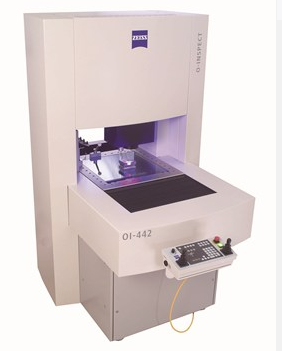

 O-INSPECT
 测量技术与光学技术的佳组合
     O-INSPECT 多功能复合式扫描测量Cen融合了德国卡尔-蔡司佳的光学及测量技术。卡尔-蔡司167年的光学技术及工业测量专家级经验造就了O-INSPECT独到的产品特色,配备高度接触式三维连续扫描测头系统及级光学传感器系统,集投影仪、显微镜、轮廓仪及三坐标测量机的势及功能于一体,更有缩短测量链及降低各类误差,配合蔡司扫描控制系统及PTB认证的CALYPSO测量平台,佳的测量度及长期可靠性为大批量与高度测量要求提供了佳解决方案,为测量各类中小型零部件的理想之选。

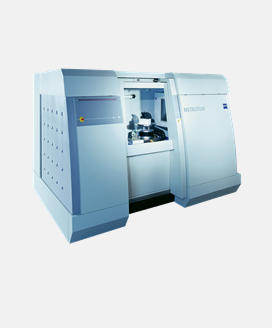

 METROTOM
 级的无损检测与工业CT测量技术

       德国蔡司 METROTOM CT 扫描测量系统融合了几何量计量及断层扫描成像技术,通过数字图像重构实现三维确可视化。METROTOM作为佳的无损检测与测量方案,弹指间,呈现内部细节,轻松洞悉内部缺陷及孔隙率,快速查看部件内部装配及间隙状态,可大幅缩短产品开发周期及质量分析时间,提供形象直观的色彩偏差分析及多样化检测报告。不同于传统破坏性测量技术,METROTOM 让业界享受高率测量所带来的无限可能性,让一切可见可测。适用于几何量三维尺寸测量、数模对比、缺陷分析、装配检测及逆向工程等应用域,广泛应用于塑料、汽车、医疗及科研等行业对于工业CT的多元化应用要求。
