测量工程师必看的坐标测量系统的功能

2015-08-28 10:18:15 点击: 来自:

坐标测量系统的机械结构复杂而多样,主要由测量范围、测量精度和应用对象决定,同时受到经济性、使用便捷性和安全的影响。但是无论哪一种结构,其组成部分件及其基本功能都是相似的,并成为坐标测量系统的基本模块。

测量系统的功能需求

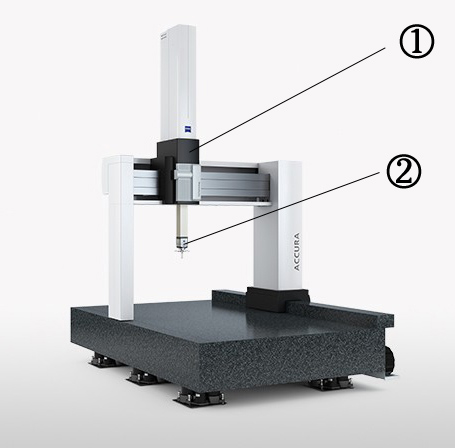

如何准确提取被测物体表面轮廓点的坐标值是坐标测量操作的关键。这项工作将主要由测量系统中的两个部分来完成。(如图所示)

蔡司三坐标

1、坐标测量系统主体(机身)
主要承担以下的功能:
1)组成高精度测量空间(二维或三维)的运动轴系,其中轴系的东京刚性、系统精度的重复性、以及后续长期应用过程的精度保持性是其关键所在。桥式机中的轴系定义如图所示。一般X轴用来表示横向移动,Y轴表示前后移动轴,Z轴用来表示为上下移动轴。坐标系的原点由测量机开机回原点时建立。
2)在数字一般控制系统的控制下,能偶实现空间多轴度高度联动,其动态性能主要包括:动态精度、运动速度、加速度等动态性能。
3)能装在相应的探头系统。
4)能支承和固定被测工件、工件装夹装置等。
5)能支承和固定其他相关附件,如探针库等。
6)能为整个测量系统提供稳定可靠的支撑。
(2)探测系统(如图②)
其主要功能是对轮廓面提取点的传感与探测。有关这部分将在后续技术文献资讯中介绍。请大家继续关注昆山友硕。(文/费丽娜      编/alva)



更多坐标测量精彩资讯敬请蔡司三坐标授权代理昆山友硕 (www.cmm-yosoar.com
